Схеми каналізації з бетонних кілець
У передмісті і котеджних селищах центральна каналізація зустрічається вкрай рідко. Не кажучи вже про дачні кооперативи і села. Але це не означає, що їх мешканці позбавлені елементарних зручностей – просто утилізація стічних вод буває різною. Існує кілька видів сховищ і очисних споруд. Однією з найпоширеніших локальних очисних систем є каналізація з бетонних кілець.

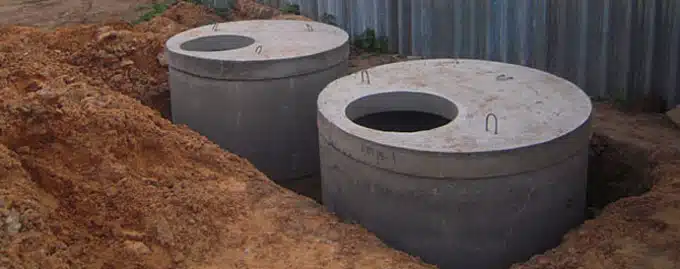

Однією з найпростіших і популярних схем очищення стічних вод є двокамерний септик з бетонних кілець з фільтруючим колодязем.
Особливості та переваги бетонних кілець
Вибір матеріалів для будівництва резервуарів, основних елементів автономної каналізації, великий: цегла, метал, пластик, монолітний залізобетон, бетонні кільця.
Для цих цілей використовується звичайна керамічна цегла, якщо він залишається в надлишку після будівництва. Його пориста структура, гігроскопічність (водопоглинання не менше 8%) і наявність великої кількості швів кладки вимагають комплексної внутрішньої і зовнішньої гідроізоляції резервуара обмазувальними і рулонними матеріалами з метою запобігання просочування грунтових вод всередину і виведення стічних вод назовні.
Металеві резервуари можна використовувати із застереженням – тільки в анаеробних септиках, коли подача кисню всередину обмежена конструкцією і принципом роботи. В аеробних септиках у вологому агресивному середовищі з примусовим нагнітанням повітря стінки, а особливо зварні шви, швидко заіржавіють.
Пластикові контейнери практично не мають недоліків. Але є обмеження у використанні – вони «легкі», і навіть будучи заповненими дренажами, залишаться легшими, ніж більш щільний грунт. При впливі сил на пучинистість вони можуть буквально видавлюватися на поверхню, якщо їх не закріпити на залізобетонній плиті, встановленій в якості підстави.
Якщо пластиковий септик не закріпити, то сили обдимання можуть дуже скоро видавити ємність на поверхню.
Також бажано зміцнити стінки ями і забезпечити захисну конструкцію резервуара, щоб він приймав навантаження зверху.
Заливка монолітного залізобетону в опалубку і його дозрівання займає багато часу, значно збільшуючи час від початку будівництва до введення в експлуатацію каналізаційної системи
Каналізація для приватного будинку з бетонних кілець будується швидко, конструкція резервуарів має високу жорсткість і міцність, витрати на будівництво невисокі. А про надійність і довговічність цього матеріалу свідчить той факт, що основні вузли центральних очисних споруд виконані зі збірного залізобетону.
Схеми каналізації з бетонних кілець
Каналізація з бетонних кілець виготовляється за різними схемами. Конкретний вид залежить від сезонності проживання, інтенсивності експлуатації, фінансової можливості придбати додаткове обладнання та оплатити експлуатаційні витрати.
Можна виділити наступні варіанти:
- Накопичувальний септик. За цією назвою ховається звичайна вигрібна яма з водонепроникним дном і стінками. Герметичність – обов’язкова вимога. Коли стоки заповнюють бак, викликається асенізаторська машина.
Чим менше ємність і вище інтенсивність роботи точок, підключених до каналізації, тим частіше потрібно викликати машину. Часто саме так влаштована дачна каналізація з бетонних кілець.
Примітка! Термін «септик» в даному випадку використовується не зовсім коректно, так як за визначенням це очисна споруда з стічними водами, що перетікають з камери в камеру.
- Анаеробний септик. Дво-, рідше однокамерні, септики, в герметичних резервуарах яких стічні води очищаються анаеробними бактеріями (без доступу кисню). Кількість камер і їх обсяг підбирають таким чином, щоб на виході з септика стічні води очищалися на 65-75%. Третинна очистка відбувається в фільтраційних колодязях ( «бездонних»), траншеях або полях аеробними бактеріями (це називається «біологічна очистка»). Тільки після цього стоки можна скидати в грунт. Схема користується великою популярністю серед власників заміських будинків і дач завдяки простоті пристрою і енергонезалежності. Недоліком схеми є те, що доводиться періодично міняти пісок і щебінь в фільтруючих установках, при цьому їх доводиться відкривати, а відпрацьований матеріал утилізувати (хоча це роблять не часто).
- Аеробні септики та станції біологічної очистки. Також існує фаза первинного накопичення і часткової переробки калових мас за допомогою анаеробних бактерій. Принцип дії полягає в освітленні стічних вод при відсутності кисню, і третинної обробці в останній камері аеробними бактеріями в умовах примусового нагнітання повітря. Чистотою стічних вод на виході вважається 95-98%, і вони можуть скидатися в грунт або використовуватися для поливу. Недоліком є те, що аеробні бактерії гинуть, якщо не працює компресор подачі повітря. І це відбувається, коли мережа виходить з ладу через перебої з електроенергією.
Як влаштована схема каналізації?
Робота септиків протікає за такою ж схемою.
На першому етапі відбувається попереднє відділення стічних вод і їх часткове освітлення під впливом анаеробних бактерій. На другому етапі третинне очищення відбувається за допомогою аеробних бактерій, а щоб знизити навантаження на них, перший етап часто «ділять» на дві фази. У нашому випадку для цього використовуються дві ємності з бетонних кілець.
- Перша ємність
Перший резервуар служить накопичувальним баком. Від будинку до нього підходить каналізаційна труба, яка збирає стоки з ванних кімнат і кухонь. При запуску системи, в процесі накопичення відбувається «бродіння» стічних вод і утворилися гази витісняють повітря з септика, що стимулює швидке розмноження анаеробних бактерій. В результаті їх діяльності, а також під впливом гравітаційних сил відбувається первинне відділення стічних вод:
- важкі фракції опускаються на дно камери;
- легкі фракції плавають у вигляді плівки і нерозчинених залишків;
- зайві гази відводяться через вертикальний вихід бака або через каналізаційну трубу будинкової каналізації, а також можуть витіснятися через горизонтальний вихід в сусідню камеру;
- У центрі накопичується рідка освітлена фракція стоків, яка через перелив потрапляє в сусідній резервуар.
Примітка! В якості переливу встановлюється трійник з пластикової труби, завдання якого полягає в тому, щоб зрізати плівку і плаваючі зверху нерозкладені відходи.
- Друга ємність
Він працює за тим же принципом, що і перший – відділення і освітлення стічних вод. Тут точно так само важкі тверді частинки, які не встигли осісти в першій камері, йдуть вниз у вигляді мулу, а газоподібні – через вентиляцію. Стічні води стають ще «легше», стікають через перелив або в фільтруючий колодязь (поле, траншея), або в третій резервуар з біологічно активним мулом (аеробні бактерії).
Другий бак для додаткового освітлення стічних вод в анаеробному септику може не встановлюватися, якщо каналізація облаштовується для дачі «вихідного дня». Але потрібно бути готовим до того, що замулювання фільтруючого колодязя (або траншеї) буде відбуватися швидше.
Обсяги септиків, розміри бетонних кілець, днищ і перекриттів
Загальний обсяг септика визначається як триденна потреба у воді 200 літрів на людину. Фільтруючий колодязь в цей розрахунок не входить.
Примітка! Вважається, що цикл відділення і очищення стічних вод становить 72 години.
Для однокамерного септика весь обсяг припадає на першу камеру, для двокамерного септика ємності прийнято ділити в співвідношенні 2/3 і 1/3. Хоча багато хто «спрощує» схему і робить обидві ємності однаковими, але в цьому випадку перша з них повинна становити не менше 2/3 проектного обсягу.
Знаючи обсяг септика, можна підібрати оптимальні розміри зі стандартного асортименту стінових кілець КС по ГОСТ 8020-90.
Зазвичай каналізаційні кільця вибирають з номенклатури КС15 або КС20.
CS7 використовується в якості горловини свердловини (коли це необхідно).
KS10 має об’єм 0,24м3 при максимальній висоті кільця 89 см. Їх можна використовувати в схемі двокамерного або трикамерного септика в якості кілець для другого і третього резервуара, якщо сім’я складається не більше ніж з трьох чоловік.
KC13 може поміститися за обсягом, але у нього тільки один розмір висоти – 89 см. У «сусіднього» KC15 в ряду їх два – 59 і 89 см, а це дає більше можливостей в будівництві каналізації
Є ще КС25, але для них передбачена тільки плита перекриття – дна немає.
З низами вибір простіше:
- PN10 діаметром 150 см;
- PN15 (також підходить для кільця KS13) діаметром 200 см;
- PN20 діаметром 250 см.
Примітка! «Спростити» конструкцію і монтаж можна, якщо вибрати монолітне кільце колодязя з дном для нижнього елемента.
Плита перекриття призначена для всього модельного ряду стінових кілець, крім KS7.
Вибір місця для септика, установка фільтруючого колодязя
Вибір місця для септика здійснюється з урахуванням нормативних вимог (5 м від будинку, 30-50 метрів від водозабору або водойми). Другий критерій – сервіс. Хоча септики не вимагають частого відкачування, як вигрібні ями, спорожняти резервуари від твердих відкладень необхідно – в іншому випадку вони утворюють на дні великий шар «мінеральних» відкладень, а це знизить продуктивність системи очищення.
При біологічному третинному очищенні стічних вод в колодязях або полях слід враховувати, що вони розташовуються в грунтах з хорошими фільтруючими властивостями – пісках і супісках.
Для погано фільтруючих грунтів після септика влаштовують фільтруючі траншеї зі збором води в резервуари для поливу або скиданням в найближчий водоймище.
Якщо схема з траншеями і полями фільтрації вибирається відповідно до геологічних особливостей ділянки, то необхідно враховувати, що на їх ділянці можна розбити тільки газон або висадити невеликі чагарники з неглибокою кореневою системою.
Фільтруючий колодязь не має герметичного дна – замість нього засипається суміш гравію (щебеню) з відсівом або крупнозернистим піском. Висота засипки близько 30 см.
Решту навантаження на фільтрацію очищених стічних вод бере на себе зворотна засипка навколо «перфорованих» стінок колодязя. Рекомендована товщина шару – 30 см. Перфорація стінок повинна починатися знизу, а закінчуватися на рівні входу в трубу від переповнення останньої камери септика. Для стін використовуються або звичайні колодязні кільця, в стінках яких перед установкою робляться отвори діаметрами 3-6 см (загальною площею не менше 10% від загальної площі), або встановлюються спеціальні перфоровані кільця для дренажних колодязів.
Особливості монтажу
На нижню плиту встановлюються кільця для каналізації, яка виконує роль плитного фундаменту. Збірна залізобетонна конструкція повинна мати стабільний і надійний фундамент. Тут також потрібно підготувати дно ями: вирівняти, утрамбувати, засипати шар піску і гравію.
При монтажі в обов’язковому порядку проводиться герметизація швів цементним розчином з подальшою обробкою всієї поверхні гідроізоляційними складами.
Порада! Можна вибрати кільця «з чвертю» – профільованими кінцями. Вони дають більш надійне з’єднання з точки зору точності з’єднання, міцності конструкції, герметичності шва.
Рекомендована висота колодязів – не більше трьох кілець. Якщо зробити його вище, то структура буде «слабкіше».
Вхідний отвір в перший колодязь монтується на відстані не менше 30 см від кришки. А переливні отвори робляться з невеликим опусканням. Це призводить до зменшення «робочого» обсягу септика, що необхідно враховувати при виборі розміру кілець.
Висновок
Розрахунок, проектування і будівництво автономної каналізації будь-якого типу – завдання для фахівців. І якщо використання заводських септиків спрощує це завдання, то окремі схеми з використанням бетонних кілець вимагають залучення професійних будівельників, які мають досвід роботи зі збірними залізобетонними конструкціями.
Особливості використання бетонних кілець у каналізації
Бетонні кільця часто застосовують для облаштування локальних каналізаційних систем у приватних будинках та дачах, де відсутня централізована каналізація. Наприклад, вони використовуються для створення септиків або фільтруючих колодязів, що дозволяє ефективно утилізувати стічні води на місці.
Серед складнощів варто враховувати необхідність якісної гідроізоляції бетонних кілець через їх пористу структуру, а також ризик проникнення грунтових вод. Важливо правильно монтувати кільця і забезпечувати герметичність, щоб уникнути забруднення навколишнього середовища.
Для проектування та монтажу систем каналізації з бетонних кілець рекомендується звертатися до кваліфікованих спеціалістів, щоб забезпечити надійність та безпеку експлуатації.
