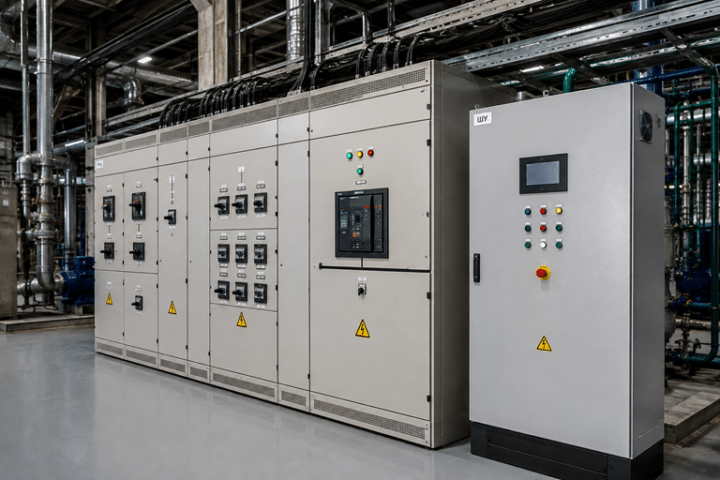

Чем ГРЩ отличается от шкафа управления и когда нужны оба устройства
Главный распределительный щит и шкаф управления решают разные задачи. ГРЩ принимает электроэнергию от источника, защищает ввод и распределяет питание по отходящим линиям. Шкаф управления получает питание от распределительной системы и обеспечивает работу конкретной установки: запускает электродвигатели, обрабатывает сигналы датчиков, поддерживает заданный режим и реагирует на технологические аварии.
На промышленном или коммерческом объекте эти устройства не заменяют друг друга, хотя часть аппаратов в них может быть похожей. Автоматические выключатели, измерительные приборы и устройства сигнализации встречаются в обоих шкафах, но включаются в разные цепи и выполняют разные функции.
Коротко принцип совместной работы выглядит так: источник питания — вводное устройство — ГРЩ — защищенная отходящая линия — шкаф управления — насос, вентилятор, конвейер или другая технологическая нагрузка. Конкретная архитектура зависит от проекта электроснабжения, мощности оборудования, категории надежности и алгоритмов автоматизации.
В чем основное отличие ГРЩ от шкафа управления
ГРЩ отвечает прежде всего за распределение электроэнергии. Через него питание поступает на групповые щиты, силовые потребители, инженерные системы и другие участки сети. В составе могут быть вводные и секционные аппараты, сборные шины, счетчики и анализаторы параметров сети, устройства автоматического ввода резерва, защита отходящих линий и индикация состояния.
Шкаф управления отвечает за технологический процесс. Он подает команды исполнительному оборудованию по заданному алгоритму. Например, включает насос при падении давления, чередует рабочий и резервный агрегаты, регулирует частоту вращения двигателя, останавливает установку при аварийном сигнале и передает данные диспетчерской системе.
| Критерий | ГРЩ | Шкаф управления |
|---|---|---|
| Главная задача | Прием и распределение электроэнергии | Управление конкретным оборудованием или процессом |
| Что находится на выходе | Отходящие линии к щитам и нагрузкам | Электродвигатели, клапаны, нагреватели и другие исполнительные устройства |
| Какие данные обрабатываются | Ток, напряжение, мощность, состояние вводов и аппаратов | Давление, уровень, температура, положение механизмов и команды оператора |
| Типичные устройства | Автоматические выключатели, шины, АВР, учет и измерение | Контакторы, реле, контроллер, преобразователь частоты, интерфейс оператора |
| Принцип выбора | По расчетным токам, схеме питания и параметрам короткого замыкания | По составу нагрузки, способу пуска, датчикам и алгоритму работы |
Таблица показывает функциональное различие, но не задает готовую комплектацию. Например, преобразователь частоты может размещаться в отдельном шкафу, а контроллер — в общей системе автоматизации. Состав оборудования определяют проект и техническое задание.
Как ГРЩ и шкаф управления работают в одной системе
Отходящий фидер ГРЩ подает питание на шкаф управления. Аппарат защиты фидера выбирают с учетом кабеля, характеристик нагрузки, токов короткого замыкания и согласования с нижестоящими аппаратами. В самом шкафу управления питание распределяется между силовой частью, цепями управления, контроллером, датчиками и вспомогательными устройствами.
Важно различать электрическую и технологическую защиту. ГРЩ должен локализовать повреждение в распределительной сети и защищать соответствующую линию. Шкаф управления контролирует состояние подключенной установки: перегрузку двигателя, потерю фазы, перегрев, недопустимое давление, сухой ход насоса или другой аварийный параметр, предусмотренный проектом.
Пример насосной станции
Для станции с несколькими насосами ГРЩ выделяет защищенную линию требуемой мощности. Шкаф управления получает сигналы от датчиков давления или уровня и определяет, сколько насосов следует запустить. При изменении расхода он может подключать следующий агрегат, регулировать производительность через преобразователь частоты, чередовать насосы по наработке и включать резерв при отказе рабочего.
Если на объекте предусмотрены два независимых ввода, функция автоматического ввода резерва может находиться на уровне ГРЩ, в шкафу управления или в отдельном устройстве. Место размещения АВР нельзя выбирать только по удобству монтажа: оно зависит от того, какие нагрузки должны сохранять питание и как построена селективная защита.
Когда нужны оба устройства, а когда достаточно существующего распределения
Отдельные ГРЩ и шкаф управления обычно нужны, если на объекте есть несколько групп потребителей и автоматизированное технологическое оборудование. ГРЩ формирует общий центр распределения, а шкаф управления обслуживает определенную систему. Такой подход упрощает разграничение функций, диагностику и последующее обслуживание.
При подключении небольшой установки новый ГРЩ может не потребоваться, если на объекте уже существует распределительный щит с достаточным резервом мощности, свободным защищенным фидером и подтвержденной отключающей способностью аппаратов. Но шкаф управления для самой установки все равно может быть необходим, если требуются автоматический режим, датчики, блокировки или регулирование двигателя.
Иногда распределительную и управляющую части размещают в одном корпусе. Это допустимо не по названию шкафа, а по результатам проектирования: нужно учесть разделение силовых и слаботочных цепей, нагрев, электромагнитную совместимость, доступ для обслуживания, требуемую форму секционирования и возможность безопасно вывести отдельную часть в ремонт. Для крупных объектов раздельное исполнение часто удобнее, но универсального правила нет.
Что необходимо определить до проектирования
Качественное техническое задание начинается не с перечня марок комплектующих, а с параметров системы. Для ГРЩ и шкафа управления потребуются разные исходные данные, которые затем сводят в единую архитектуру электроснабжения и автоматизации.
- Схема питания. Указывают количество и характеристики вводов, наличие генератора или ИБП, категорию надежности, систему заземления и перечень нагрузок, которым требуется резервирование.
- Параметры сети. Нужны номинальное напряжение и частота, расчетные нагрузки, ожидаемые токи короткого замыкания, данные о кабелях и требования к учету электроэнергии.
- Состав оборудования. Для каждого двигателя фиксируют мощность, номинальный ток, режим работы, способ пуска, необходимость регулирования скорости и особенности механизма.
- Алгоритм управления. Описывают ручной и автоматический режимы, очередность пуска, резервирование агрегатов, блокировки, действия после восстановления питания и поведение при отказе датчика.
- Сигналы и связь. Перечисляют датчики, исполнительные механизмы, дискретные и аналоговые сигналы, интерфейсы связи, обмен с диспетчеризацией или АСУ ТП.
- Условия установки. Учитывают помещение или улицу, температуру, влажность, пыль, коррозионную среду, доступ персонала, способ подвода кабелей и требуемую степень защиты оболочки.
- Обслуживание и расширение. Заранее предусматривают маркировку, доступ к аппаратам, запас клемм и места, съемные панели, документацию и возможность подключения будущих нагрузок.
Подбирать вводной автомат или сечение шин простым сложением мощности всех потребителей нельзя. Проектировщик учитывает расчетный спрос, режимы работы, пусковые токи, допустимый нагрев, стойкость к короткому замыканию и селективность защит. Сборку, подключение и испытания электрощитового оборудования должны выполнять квалифицированные специалисты с соблюдением проектной документации и правил электробезопасности.
Ошибки, из-за которых система работает ненадежно
- Попытка заменить ГРЩ шкафом управления. Наличие силовых автоматов в ШУ не делает его главным центром распределения объекта.
- Неучтенные пусковые режимы. Двигатель может кратковременно создавать нагрузку, заметно отличающуюся от установившегося режима, что влияет на аппараты и способ запуска.
- Отсутствие согласования защит. При повреждении может отключиться не ближайший аппарат, а ввод всего объекта.
- Неполный алгоритм автоматики. В техническом задании забывают описать отказ датчика, восстановление питания, ручной режим, аварийную остановку и работу резервного агрегата.
- Неподходящая оболочка. Степень IP, вентиляцию, обогрев или охлаждение выбирают по реальным условиям, а не по принципу «чем выше, тем лучше».
- Нет исполнительной документации. Без актуальных схем, перечня уставок, маркировки и протоколов испытаний обслуживание становится медленнее и рискованнее.
Где заказать распределительный щит и автоматику
Главный распределительный щит (ГРЩ) можно заказать с проектированием и сборкой под параметры конкретного объекта. Инженерно-производственная компания «ЮГОВ-Проект» специализируется на выпуске промышленного электрощитового оборудования и продаже промышленного электрооборудования. Для предварительного расчета следует передать однолинейную схему, данные о вводах и нагрузках, условия установки и требования к резервированию.
Шкафы управления (ШУ) для насосных станций также представлены на сайте ugov.ua. При обращении в «ЮГОВ-Проект» важно описать количество и мощность насосов, рабочий и резервный режимы, способ пуска, типы датчиков, необходимые защиты и обмен с диспетчерской системой: именно эти данные определяют комплектацию и алгоритм автоматики.
Частые вопросы
Можно ли подключить шкаф управления напрямую к вводу здания?
Такое решение оценивают только в рамках проекта. У линии должны быть правильно выбранные коммутационные и защитные аппараты, кабель и система учета, а схема должна соответствовать архитектуре электроснабжения объекта. Само наличие вводного автомата в шкафу управления еще не подтверждает, что он способен выполнять функции ГРЩ.
Обязательно ли устанавливать преобразователь частоты в шкаф управления?
Нет. Он нужен, когда технология требует регулирования скорости, ограничения пусковых нагрузок или другого предусмотренного проектом режима. Для части механизмов достаточно прямого пуска или устройства плавного пуска. Решение принимают по характеристикам двигателя, механизма и технологического процесса.
Может ли один шкаф управлять несколькими насосами?
Да, если это предусмотрено его силовой частью, контроллером и алгоритмом. Шкаф может поочередно включать агрегаты, распределять наработку и вводить резервный насос. Количество двигателей, режимы и действия при аварии необходимо зафиксировать в техническом задании.
Что важнее при заказе: номинальная мощность или алгоритм работы?
Нужны оба набора данных. Мощность и токи определяют силовую часть, а алгоритм — состав автоматики, датчиков, интерфейсов и органов управления. Если сообщить только суммарную мощность, корректно спроектировать шкаф управления невозможно.
Как проверить выбранную архитектуру до изготовления
До передачи заказа в производство полезно совместно проверить однолинейную схему, принципиальные схемы управления, перечень входных и выходных сигналов, таблицу уставок и описание всех режимов. Для каждой аварии должно быть понятно, какой аппарат отключается, что видит оператор и при каких условиях разрешен повторный пуск.
Правильное разделение функций делает систему понятной: ГРЩ безопасно распределяет питание, а шкаф управления обеспечивает заданную работу оборудования. Если эти роли согласованы на этапе проекта, проще обеспечить селективность, резервирование, диагностику и удобный доступ для обслуживания без ненужного дублирования аппаратуры.
