Позначення L на вимикачі світла і принцип роботи однокнопкового пристрою

Будь-який процес при виконанні електромонтажних робіт не обходиться без вимикачів. Завдяки таким комутаторам вмикається і вимикається світло в кімнатах. Це можна зробити і іншим способом, але це буде суперечити вимогам Правил улаштування електроустановок.

Вперше вимикач, що працює за принципом швидкого відключення живлення, з’явився в 1884 році. Елемент був винайдений англійцем Джоном Генрі Холмсом, який отримав інженерну освіту за спеціальністю електрик.

Що означає буква «L» на перемикачі?

Це кодування в області електромонтажу прийшло з англійської мови. В його основі лежить початкова буква іменника «Лінія», яка перекладається як «лінія». Це усталена назва електропроводки, яка містить фазу. Ви також можете пошукати в технічному словнику англійських назв, де “Lead” – це провід живлення, а “Live” – менше 220 В (напруга).

Символ «L» на вимикачі наноситься на з’єднувальні елементи (контакти і затискачі), призначені для з’єднання провідника з фазою. У мережі з напругою 380 В (3-фазна) для маркування для розпізнавання проводів використовуються букви і цифри:

• Л1;
• Л2;
• Л3.

Позначення L на перемикачі – не єдиний варіант кодування продукту. Різні виробники рідко використовують однакові символи у виробництві.

Принцип роботи однокнопкового елемента вимикача

Наведемо конкретний приклад для уточнення принципу роботи. Комутаційний апарат встановлюють з обривом провідника напругою 220 В і підключають до світильника. Для такого вимикача в однофазній електричній мережі передбачено 2 дроти.

Перший з них, умовно названий «А», з’єднує силовий щиток з вимикачем і транспортує через нього електричний струм. Ця проводка завжди знаходиться під електричною напругою 220 Вольт. Інша проводка простягається від комутаційного елемента до джерела освітлення і подає на нього струм. При натисканні на перемикач обидва контакти з’єднуються між собою. Напруга подається на освітлювальний прилад і лампи відразу загоряються. Повернення вимикача в початкове положення розриває з’єднання ланцюга, контакт пропадає, тому лампа гасне через відсутність в ній струму.

Кодування «L» на вимикачі вказує на затискач, призначений для підключення провідника, що має фазу. У нашому випадку за схемою це кабель «А», протягнутий від електрощита. Така проводка постійно знаходиться під високою напругою.

Як визначити фазну проводку?

Щоб зрозуміти, який провідник слід підключати до затискача «L» на однокнопковому вимикачі, рекомендується скористатися спеціально розробленою індикаторною викруткою. Якщо під час перевірки на будь-якому з проводів загорілася лампочка, значить, на ній є напруга. Цей провід є струмопровідним кабелем «А».

В іншому, незайнятому затискачі однокнопкового комутаційного елемента, безпосередньо до вимикача прикріплений кабель «В». Зазвичай його маркують по-різному:

• «1»;
• «Л1»;
• «->»;
• Просто стрілка, або ніяк не позначена.

У тому випадку, якщо при огляді затискачів, крім символу «L», на вимикачі є інші з’єднання, також містять інші позначення, це означає, що попалися 2 або 3-х клавішні елементи.

Монтаж кабелю, що відповідає за включення конкретного освітлювального приладу

Визначити це без інструменту електрика практично неможливо. На практиці така зв’язка, як правило, встановлюється експериментальним шляхом. Для цього незайняті кінці з провідником струму перевіряються в клемі по черзі за допомогою покажчика напруги. Таким чином можна буде побачити, які лампи загоряються.

Комутаційний елемент може підключатися до мережі довільно, за винятком затискача «L». У тому випадку, якщо виявиться, що клеми випадково заплуталися, потрібно поміняти місцями проводку L2 і L3 в 2-клавішному пристрої.

Коли є 3 або 4 клеми для підключення до мережі, а елемент однокнопковий, значить, ви стикалися з типом комутатора.

Специфіка підключення однофазного комутаційного пристрою до мережі

Щоб розібратися в специфіці підключення стандартного варіанту комутаційного пристрою, необхідно знати принцип його роботи. Про це було сказано в статті трохи раніше.

Особливості підключення:

• Завжди вимикач світла встановлюється з обривом струмопровідного провідника.

2-й кінець проводки прокладається до РК (розподільної коробки) або безпосередньо підключається до освітлювального приладу.

• З 2-х сторін клеми є всього 2 кабелі.

Кожен з цих 2 проводів має своє призначення. Перший з’єднує однофазний автоматичний вимикач, розташований в розподільному щитку, з автоматичним вимикачем. Цей провід весь час знаходиться під напругою (220 В). Інша жила не має струму, так як це нульова проводка. Якщо підключити цей провід до лампи, лампа не загориться, так як в ній відсутня напруга.

При переведенні ключа в положення «Включено» на однофазний вимикач надходить 220 В (в залежності від моделі елемента). Після цього запалюється робочий освітлювальний прилад або лампа.

Інше маркування на комутаційному елементі

Крім позначення «L» на вимикачі, на контактному з’єднанні освітлювального елементу або на корпусі світильника можна зустріти і інші коди і символи. Часто виробники комутаційних пристроїв використовують принцип кодування символів. Він заснований на 2 положеннях перемикача: включений і вимкнений стан.

Для маркування символами використовуються «0» і «1». Нульове положення перемикача – це положення «OFF» або «OFF». Зазвичай клавіші розташовуються в нижній частині корпусу комутаційного пристрою. Друга позиція означає «ON» або «On» (ON). Як правило, вона наноситься на верхню частину вимикача. Іноді зустрічаються рідкісні позначення у вигляді стрілки «->», яка вказує напрямок перемикання.

Після ознайомлення з усіма позначеннями символів, крім «L», зазначеної на одноклавішних вимикачах освітлення приміщення, будь-який бажаючий може самостійно підключити комутаційний елемент до електричної мережі. При необхідності вдасться відремонтувати несправний пристрій. У цьому допоможе знання маркування, що наноситься на вимикачі, що випускаються різними виробниками.

Вимикачі з підсвічуванням

Такі комутаційні пристрої дозволяють утримувати стіни в чистоті. Досить часто доводиться включати світло на ніч, коли навколо темно. При спробі намацати клавішу вимикача в темряві, часто рука замість ключа вдаряється об стіну і змащує її. В результаті на поверхні стіни, навколо комутаційного апарату утворюються потертості.

Оскільки різниця в ціні незначна, використання вимикача з підсвічуванням стає пріоритетним. Однак багато покупців все ж вибирають класичні моделі. Чому так відбувається?

Така ситуація виникає через те, що в інтернеті поширюються різні чутки і «легенди» про негативні сторони підсвічування:

• Такі види комутаційних елементів споживають електроенергію в більшій кількості, ніж встановлено нормативами.

Частково цю інформацію можна вважати достовірною. При підключенні до електричної мережі вимикачів з підсвічуванням освітлюваний елемент споживає приблизно 1 Вт енергії. До кінця повного місяця цей показник стає рівним 0,5-0,7 кВт * год. Тому за зручність і комфорт від підключеного освітлення потрібно буде заплатити 3-5 рублів.

Сьогодні ця страшилка з часом втрачає свою актуальність через незначність додаткових витрат.

Аналогічні витрати відбуваються і з неоновими джерелами світла. У таких лампах електроенергія витрачається на резисторний пристрій.

• При установці вимикачів, обладнаних освітленням, в нічний час не гаснуть лампи, які були попередньо вимкнені.

Це твердження вірне. Лампи розжарювання і галогенки на освітлювальних приладах при виключенні тьмяніють. Однак з економічними ЛЛ ситуація інша. Такі освітлювальні прилади здатні регулярно загорятися самостійно. Те ж саме відбувається і зі світлодіодами, оснащеними дешевими комплектуючими, які керують освітленням. Такі освітлювальні прилади дають слабке світіння.

Світлодіодні лампи з часом дешевшають. Оскільки ціна була їхньою єдиною перевагою, цінова економіка поступово втрачає сенс. Випускаються більш дорогі варіанти освітлювальних приладів, оснащені диммером, який живить лінію з агрегатом. Якщо підключити їх через цей регулятор, лампочки змінюють свою яскравість. Така інформація міститься в посібнику користувача, наданому виробником.

Чутки, зазначені на самому початку міркувань про легенди щодо зайвого споживання електроенергії, можна не враховувати. Людина оплачує невеликий додатковий рахунок за комфорт і зручність.

Підключення однокнопкового розподільного пристрою з підсвічуванням

Специфіка роботи таких пристроїв заснована на законах Ома. Він формується за принципом, що при паралельному з’єднанні ліній, при цьому вхідні дроти мають різний перетин, після подачі напруги на кабельну лінію електричний струм буде протікати по провіднику з найменшим опором.

Залежить від обраного джерела освітлення: для підключення світлодіодної лампи або неонової лампи потрібно вибрати схему підключення, яка відрізняється підвищеним опором. Таку специфіку лінійки створює обмежувальний резистор.

При відключенні комутаційного апарату від електричної мережі світильник стає простою провідниковою лінією, яка пропускає через себе невеликий струм, якого достатньо для роботи підсвічування. У лампочках Ілліча вбудована спіраль трохи нагрівається при низькій напрузі.

Однак інша ситуація з економічними газорозрядними лампами з люмінофорними і світлодіодними освітлювальними приладами. У них ланцюг управління запускається навіть в тому випадку, якщо в електричній мережі мізерний електричний струм і досить включити світиться елемент на вимикачах, що світяться.

У тому випадку, якщо така ситуація не сильно турбує споживача, обговорювана обставина втрачає свою актуальність. Схема підключення вимикачів з підсвічуванням найпростіша, нічим не відрізняється від інших різновидів. Однак є 2 моменти, що стосуються режимів відображення та підсвічування в темний час доби:

• Індикатор може горіти, коли лампа вимкнена.

• Індикація показує стан індикатора, коли він горить.

Такий варіант зручний для організації системи освітлення комори, туалету та ванної кімнати. Він допоможе виключити випадки, коли лампи залишаються невимкненими.

Електричний седан

Принцип кріплення однокнопкового комутаційного елемента до мережі досить простий, так як найпростішим елементом вважається сам пристрій. Вимикач призначений для управління освітленням квартири.

Час від часу такі елементи ламаються, потім їх доводиться замінювати на нові або ремонтувати зламані. Тут потрібні специфічні знання і практичні навички.

Однокнопковий елемент включається послідовно в фазі блоку живлення. Вимикач також може бути підключений до іншої лінії (нуля), але з наступним підключенням:

• Суперечить існуючим правилам Правил улаштування електроустановок.
• Небезпечно при обслуговуванні електричних пристроїв.

Небезпека полягає в тому, що при підключенні до нульової лінії під напругою опиняються всі підключені вузли споживача електроенергії. Це стосується і вимкнених пристроїв. При зіткненні з електричним апаратом на людину потрапляє струм. Тому таке підключення вимикача неприпустимо.

До початку будь-яких електромонтажних робіт, пов’язаних з підключенням до електромережі:

• По-перше, потрібно знеструмити проводку.

Для цього апарат введення відключається.

• Передбачені заходи безпеки, що виключають доступ до розподільного щита.

Це необхідно для того, щоб запобігти випадковому включенню вимикача, що подає напругу. Особливо це актуально, коли електрощит розташований на сходовому майданчику багатоповерхового будинку, або на вулиці.

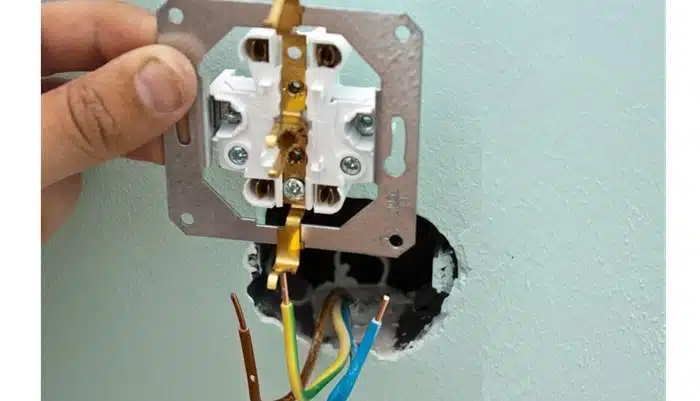

Для установки і підключення одноклавішного вимикача знадобиться:

• комутатор;
• з’єднувальні дроти;
• відгалужувальна коробка;
• Ізоляційна стрічка ПВХ.

Розподільна коробка використовується для підключення освітлювального приладу до електричної лінії за допомогою одноклавішного вимикача. Здійснює комутаційні роботи з 6 лініями:

• напруга проходить через 2-й;
• 2 з них йдуть на освітлювальний прилад;
• Інші 2 йдуть до вимикача.

Така схема спрощує електромонтажні роботи.

Набір інструментів для підключення одноклавішного вимикача

Для виконання електромонтажних робіт в першу чергу потрібно:

• відключити подачу живлення на лінію;
• стежте за тим, щоб не було напруги;
• Захистіть себе від несанкціонованого включення електричного струму.

За допомогою спеціального індикатора визначається фазний провід, що входить в розподільну коробку. При виявленні його потрібно позначити маркером.

Потім готують інструменти:

• покажчик напруги;
• комбіновані плоскогубці;
• викрутка;
• Маркер;
• Будівельний ніж.

Всі ці кошти знаходяться у вільному доступі і коштують недорого.

Висновок

Правильне послідовне підключення одноклавішних вимикачів – вищий вищий пілотаж електрика, особливо цінний, коли все зроблено без помилок і з першої спроби.



Позначення L на вимикачах і їх застосування

Позначення «L» на вимикачах використовується для позначення лінії живлення (фази) у електропроводці, що важливо при монтажі та ремонті освітлення в будинку або офісі. Наприклад, при заміні вимикача або встановленні нових світильників необхідно правильно підключити провід із маркуванням «L» для безпечної роботи пристрою.

Однією з типових складнощів є плутанина між фазовим і нульовим проводом, особливо в старих електромережах або при відсутності чіткої кольорової маркировки. Також різні стандарти маркування у трьохфазних мережах (Л1, Л2, Л3) можуть викликати помилки при підключенні, що призводить до некоректної роботи або небезпеки у використанні.

При виконанні електромонтажних робіт рекомендується звертатися до кваліфікованих електриків, оскільки неправильне підключення фазових проводів може спричинити коротке замикання або ураження електричним струмом.
