Маркування профнастилу: що означають літери Н, НС, С та цифри в назві

Автор Редактор Опубліковано Кві 7, 2024

Маркування профнастилу допомагає швидко зрозуміти призначення та базові розміри профільованого листа. У поширеній схемі літера Н вказує на несучий профіль, НС — на профіль для настилів і стінових огороджень, а С — на стіновий матеріал. Перша цифра після літер зазвичай означає висоту гофра в міліметрах, наступні значення можуть позначати монтажну ширину й товщину сталевої заготовки.

Зміст

Наприклад, умовне позначення НС35-1000-0,7 читають так: профіль типу НС, висота гофра 35 мм, монтажна ширина 1000 мм, товщина металу 0,7 мм. Проте скорочена назва в каталозі не завжди містить усі ці дані, а виробники можуть застосовувати власну систему позначень. Тому марку потрібно звіряти з кресленням профілю, технічною специфікацією та таблицею допустимих навантажень.

Правильне розшифрування особливо важливе для покрівель, навісів і перекриттів. Однакова висота хвилі ще не робить два листи рівноцінними: на жорсткість впливають товщина сталі, форма гофра, крок ребер, додаткові підсилення, марка металу, схема опирання та спосіб кріплення.

Як швидко розшифрувати марку профнастилу

Найпоширеніша буквено-цифрова схема має такий вигляд:

тип профілю — висота гофра — монтажна ширина — товщина металу.

У назві частину параметрів можуть пропускати. Напис С8 повідомляє лише тип і висоту профілю, а робочу ширину, повну ширину, товщину, довжину та покриття потрібно шукати в характеристиках товару. Розгорнуте позначення на зразок Н75-750-0,8 містить значно більше інформації.

Частина позначення	Що зазвичай означає	Що потрібно перевірити
Н, НС або С	Група профілю за призначенням	Чи дозволяє виробник конкретне застосування
8, 20, 35, 57, 75	Номінальна висота гофра, мм	Фактичну геометрію, крок і наявність ребер жорсткості
750, 1000, 1100	Найчастіше монтажна або корисна ширина, мм	Чи не вказана замість неї повна ширина листа
0,45; 0,5; 0,7; 0,8	Номінальна товщина вихідної сталевої заготовки, мм	Метод визначення товщини та допустимі відхили
RAL 8017, RAL 7024 тощо	Колір лицьового покриття за каталогом RAL	Фактуру, блиск і можливу різницю між партіями
Z, ZA, AZ із числом	Тип і маса металізованого покриття	Вимоги до середовища експлуатації та документацію виробника
PE, PEMA, PUR, PVDF та інші скорочення	Тип органічного покриття	Його товщину, стійкість і умови гарантії

Ця схема є орієнтиром, а не підставою купувати матеріал лише за короткою назвою. Навіть у межах однієї марки різні заводи можуть випускати листи з неоднаковою корисною шириною, кроком гофра та формою замка.

Що означає літера Н у маркуванні

Н означає профіль для несучих настилів. Його застосовують у конструкціях, де лист не лише закриває поверхню, а й сприймає навантаження та передає його на прогони, балки або інші елементи каркаса. Такі профілі використовують для покриттів промислових і господарських будівель, настилів, деяких перекриттів та незнімної опалубки.

Несучий профнастил зазвичай має вищий гофр і може містити поздовжні ребра жорсткості на полицях або стінках профілю. Проте літера Н не гарантує однакової несучої здатності для всіх листів. Марки Н57, Н60, Н75 або Н114 відрізняються не тільки висотою: значення мають ширина полиць, форма ребер, товщина металу, марка сталі та кількість опор.

Для несучої конструкції недостатньо поради «взяти Н із вищою хвилею». Потрібна таблиця навантажень конкретного виробника або розрахунок конструктора з урахуванням прольоту, кількості опор, снігового й вітрового району, постійних навантажень і допустимого прогину.

Що означають літери НС

НС — профіль для настилів і стінових огороджень. У побуті його часто називають універсальним, оскільки одна й та сама геометрія може застосовуватися для покрівель, навісів, фасадів, огорож або легких настилів. Типовий приклад — НС35.

Слово «універсальний» не означає, що лист підходить для будь-якого прольоту чи навантаження. Профіль НС із тоншого металу може бути достатнім для облицювання стіни, але не відповідати вимогам покрівельного настилу. Для даху додатково важливі водовідведення, герметичність стиків, капілярна канавка, ухил, крок обрешітки та правильне розташування лицьового боку.

Марку НС доцільно розглядати як підказку про ширшу сферу застосування. Остаточну придатність підтверджують технічні характеристики й рекомендації виробника для конкретної конструкції.

Що означає літера С

С означає стіновий профіль. Його основне призначення — зовнішнє або внутрішнє обшиття стін, облицювання фасадів, спорудження парканів, воріт, перегородок і декоративних поверхонь. До поширених комерційних назв належать С8, С10, С15, С20 і С21.

Стінові листи часто мають невисокий гофр і велику корисну ширину. Це зручно для огорож і облицювання, оскільки зменшує кількість поздовжніх стиків. Водночас низький профіль має меншу просторову жорсткість, тому результат залежить від товщини металу, відстані між елементами каркаса, висоти огорожі та вітрового навантаження.

Літера С не означає, що лист взагалі не здатний працювати на покритті. Окремі виробники можуть дозволяти певні стінові профілі для невеликих навісів або дахів із частою опорою. Але переносити таке рішення на інший профіль без технічного підтвердження не можна. Для постійної покрівлі потрібно брати матеріал, який виробник прямо передбачив для цього застосування.

Чому в українських каталогах трапляються інші літери

Система Н, НС і С широко відома та досі використовується в торгівлі, однак вона не є єдиною. Чинний в Україні ДСТУ 8802:2018 поділяє профільовані листи за призначеністю, зокрема на ПН — листи для настилів і ПС — листи для обшиття стін. Стандарт також дозволяє виробникові наводити в конструкторській документації інші познаки типів виробів.

Через це в магазинах можна зустріти позначення ПС, ПН, ПК, Т, Н, НС, С або фірмову назву профілю. Наприклад, скорочення ПК у конкретному каталозі може означати покрівельний профіль, а літера Т — трапецієподібну форму. Розшифровувати такі назви потрібно за документацією саме того виробника, а не за універсальним словником.

Практичний висновок простий: коротка марка допомагає знайти потрібну групу товарів, але договір, рахунок або специфікація мають містити однозначні параметри — геометрію, корисну ширину, товщину, матеріал, покриття, колір і довжину листів.

Що означає перша цифра після літер

У стандартній схемі перше число після літер — це висота гофра в міліметрах. Гофр, або хвиля профілю, є поздовжнім вигином листа, який надає плоскій сталі просторової жорсткості.

С8 — стіновий профіль із гофром заввишки приблизно 8 мм;
С21 — стіновий профіль із висотою гофра 21 мм;
НС35 — профіль для настилів і стін із висотою гофра 35 мм;
Н60 — несучий профіль із висотою гофра 60 мм;
Н75 — несучий профіль із висотою гофра 75 мм.

Вища хвиля за інших однакових умов підвищує жорсткість, але порівнювати лише це число некоректно. Профіль заввишки 35 мм із розвиненими ребрами жорсткості та товстішою сталлю може працювати інакше, ніж інший лист тієї самої висоти. Крім того, зі збільшенням гофра зазвичай зменшується корисна ширина, оскільки більше металу витрачається на формування рельєфу.

Що означають друге й третє числа

Ширина профільованого листа

У повному позначенні друге число після висоти часто вказує монтажну, корисну або ефективну ширину. Наприклад, у марці Н75-750-0,8 число 750 означає монтажну ширину 750 мм. Саме за нею розраховують, скільки листів потрібно для перекриття площини без урахування поперечних стиків.

Не слід плутати корисну ширину з повною. Повна ширина — фактичний розмір листа від краю до краю. Корисна — відстань, яку один лист закриває після бокового напуску із сусіднім. У картках товару ці показники іноді розміщують поруч, а в скороченій назві число може бути відсутнє. Перед замовленням варто подивитися креслення поперечного перерізу.

Товщина металу

Останнє число на зразок 0,5; 0,7 або 0,8 зазвичай означає номінальну товщину вихідної сталевої заготовки в міліметрах. Для позначення Н75-750-0,8 це 0,8 мм.

Товщина істотно впливає на масу, жорсткість і несучу здатність, але її не можна оцінювати окремо від марки сталі та геометрії профілю. Також потрібно уточнити, що саме зазначив продавець: нормативну товщину сталевої основи чи результат вимірювання готового пофарбованого листа. Металізоване й органічне покриття мають власну товщину, тому некоректні способи вимірювання можуть створювати оманливу різницю.

Довжина листа

Довжину найчастіше не включають у назву марки. Її вказують окремим рядком у замовленні, оскільки профнастил ріжуть під потрібний розмір у межах можливостей лінії, транспортування та монтажу. Для покрівлі довгі листи зменшують кількість поперечних стиків, але їх складніше перевозити, підіймати й вирівнювати без деформацій.

Приклади розшифрування маркування профнастилу

Приклад	Розшифрування	Важливе уточнення
С8	Стіновий профіль, висота гофра 8 мм	Ширина, товщина й покриття в короткій назві не зазначені
С21-1000-0,7	Стіновий профіль, гофр 21 мм, монтажна ширина 1000 мм, сталь 0,7 мм	Потрібно звірити схему позначення конкретного виробника
НС35-1000-0,7	Профіль для настилів і стін, гофр 35 мм, ширина 1000 мм, товщина 0,7 мм	Придатність для даху визначають за навантаженнями й схемою опирання
Н75-750-0,8	Несучий профіль, гофр 75 мм, монтажна ширина 750 мм, товщина 0,8 мм	Для конструкції потрібні розрахункові характеристики та таблиця навантажень
ПН60-0,7 S320GD+Z100 PE15	Лист для настилу, гофр 60 мм, сталь 0,7 мм марки S320GD, цинкове покриття Z100, поліестер 15 мкм	Це приклад розгорнутої познаки за сучасною українською нормативною схемою

Останній приклад показує, наскільки більше відомостей може містити технічне позначення порівняно з короткою торговою назвою. Воно дає змогу ідентифікувати не лише геометрію, а й матеріал вихідної заготовки та захисно-декоративне покриття.

Які параметри не можна визначити лише за маркою

Навіть правильно розшифроване маркування профнастилу не замінює технічного паспорта. Коротка назва зазвичай не дає повної відповіді щодо таких характеристик:

марка сталі та границя текучості — два листи однакової товщини можуть мати різні механічні властивості;
маса металізованого покриття — вона впливає на корозійну стійкість сталевої основи;
тип і товщина полімерного шару — від них залежать стійкість кольору, подряпин і атмосферного впливу;
повна та корисна ширина — вони потрібні для закупівлі й розрахунку вартості;
форма бокового замка — впливає на напуск, герметичність і напрям монтажу;
капілярна канавка — важлива для частини покрівельних профілів;
допустимі навантаження — залежать від товщини, прольоту, кількості опор і напряму укладання;
допустимі відхили — їх беруть із стандарту, технічних умов та документації виробника;
лицьовий бік — профіль може бути несиметричним, а покриття на сторонах відрізнятися.

Для паркану частина цих даних може здаватися другорядною, але висока суцільна огорожа сприймає значне вітрове навантаження. Для покрівлі, навісу, настилу або перекриття повний комплект характеристик є обов’язковим.

Види профнастилу за призначенням

Вид	Типові познаки	Де застосовують	Головний критерій вибору
Стіновий	С, ПС або фірмова назва	Фасади, паркани, ворота, перегородки, підшивання	Вітрове навантаження, товщина, крок каркаса, покриття
Універсальний	НС або комерційний аналог	Стіни, огорожі, навіси, частина покрівельних систем	Дозволене застосування, опори, ухил і таблиця навантажень
Несучий	Н, ПН або фірмова назва	Настили покриттів, перекриття, незнімна опалубка	Розрахункова несуча здатність і допустимий прогин
Покрівельний	ПК, ПН, НС, НК чи інше позначення виробника	Скатні покрівлі та навіси	Герметичність стиків, ухил, крок опор, снігові й вітрові навантаження

Назви в останньому стовпці не можна перетворити на одну універсальну таблицю «марка — максимальний крок обрешітки». Допустима відстань між опорами змінюється залежно від товщини листа, марки сталі, розрахункового навантаження, кількості прольотів і вимог до прогину. Її визначають за проєктом або таблицями виробника.

Як вибрати марку профнастилу для конкретного завдання

Для паркану

Для огорож найчастіше розглядають стінові профілі С або ПС. Невисокий гофр виглядає акуратно й дає велику корисну ширину, але не слід обирати лист лише за зовнішнім виглядом. Потрібно врахувати висоту секції, відкритість ділянки, вітрове навантаження, відстань між стовпами й лагами, товщину сталі та спосіб кріплення.

Вартість коректніше порівнювати за корисним квадратним метром готової огорожі. Дешевший лист може мати меншу монтажну ширину, через що знадобиться більше полотен і кріплень.

Для фасаду або внутрішньої обшивки

Для фасаду важливі геометрія, напрям гофрів, стикування, покриття та вентиляційний зазор системи. Стінові С і ПС є логічною відправною точкою, однак високі будівлі та великі площини потребують перевірки вітрового тиску й відсмоктування. Товщину та крок підконструкції визначають розрахунком.

Для покрівлі й навісу

Потрібен профіль, який виробник допускає для покриттів. Крім букв у назві, перевіряють висоту гофра, корисну ширину, капілярну канавку, товщину, покриття, допустимий ухил, тип кріплення та таблицю навантажень. Для низького ухилу особливо критичні герметичність поздовжніх і поперечних стиків та довжина листів.

Не варто самостійно переносити крок обрешітки з іншої марки. Навіть схожі профілі різних виробників можуть мати різні розрахункові характеристики.

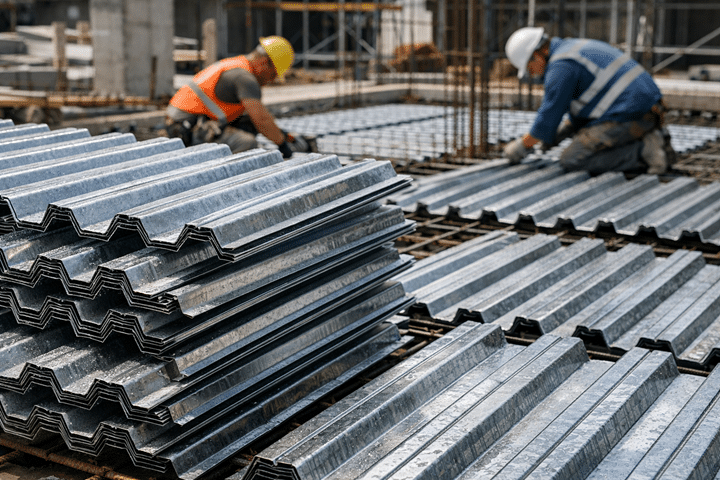

Для настилу або незнімної опалубки

Тут застосовують несучі профілі Н або ПН, але конкретну марку призначає проєктувальник. Розрахунок має враховувати монтажну стадію, вагу матеріалів, тимчасове навантаження, схему опирання, кріплення, сумісну роботу з бетоном, якщо вона передбачена, та граничний прогин. Заміна профілю «на схожий» без перерахунку може змінити роботу всієї конструкції.

Як розрахувати кількість листів за корисною шириною

Для попереднього підрахунку кількість листів у ряду визначають так:

ширина площини ÷ корисна ширина одного листа.

Результат округлюють у більший бік. Наприклад, якщо довжина фасаду становить 10 м, а корисна ширина профілю — 1,1 м, потрібно 10 ÷ 1,1 = 9,09, тобто 10 листів у ряду.

Повну ширину для такого розрахунку використовувати не можна, бо частина листа піде на боковий напуск. Для покрівлі окремо враховують карнизний і коньковий випуски, поперечні стики, складні ділянки та розкрій. Розмір напуску не слід брати як універсальне число: він залежить від профілю, ухилу та монтажної інструкції системи.

Поширені помилки під час читання маркування

Сприймати перше число як товщину. У назві С20 число 20 зазвичай означає висоту гофра, а не 2,0 або 0,20 мм металу.
Плутати повну та робочу ширину. Закупівля за повною шириною призводить до нестачі матеріалу після формування напусків.
Вважати однакові марки різних виробників ідентичними. Геометрія, корисна ширина, замок і ребра жорсткості можуть відрізнятися.
Оцінювати міцність тільки за висотою хвилі. Товщина, сталь і форма перерізу не менш важливі.
Не перевіряти призначення. Стіновий профіль не стає покрівельним лише тому, що його можна фізично прикрутити до обрешітки.
Ігнорувати покриття. Одна марка профілю може виготовлятися з різних сталей, металізованих і полімерних покриттів.
Купувати несучий лист без таблиці навантажень. Літера Н не визначає допустимий проліт і навантаження.
Змішувати листи з різних партій без перевірки. Відтінок і фактура полімерного покриття можуть трохи відрізнятися.

Що перевірити у специфікації перед замовленням

Щоб назва профілю не залишала двозначностей, у рахунку або специфікації бажано зафіксувати:

точну торгову марку та креслення поперечного перерізу;
призначення листа в конкретній конструкції;
номінальну товщину сталевої заготовки;
марку сталі та стандарт на вихідний прокат;
тип і масу металізованого покриття;
тип, товщину, колір і фактуру органічного покриття;
повну та корисну ширину;
довжину й кількість листів;
лицьовий бік і напрям укладання;
допустимі навантаження або посилання на розрахункову таблицю;
комплект кріплень, ущільнювачів і добірних елементів;
правила транспортування, зберігання, різання та монтажу.

Для покрівель і несучих настилів специфікацію варто звірити з проєктом до оплати. Зміна товщини, корисної ширини або геометрії профілю може потребувати перерахунку кроку опор і кількості кріплень.

Поширені запитання

Що означає профнастил С8?

С8 у поширеній системі — це стіновий профіль із номінальною висотою гофра 8 мм. За короткою назвою не можна визначити товщину металу, корисну ширину, марку сталі й тип покриття — ці дані потрібно дивитися в специфікації.

Що міцніше: НС чи Н?

Літера Н вказує на несуче призначення, але порівнювати міцність лише за літерами неправильно. Конкретний НС із товстішої та міцнішої сталі може мати кращі характеристики, ніж інший тонкий профіль Н. Порівнюють таблиці несучої здатності для однакової схеми опирання та навантаження.

Чи завжди число після літери означає висоту хвилі?

У поширених позначеннях С8, НС35 або Н75 — так, це висота гофра в міліметрах. Проте виробник може використовувати власну торгову назву, тому значення потрібно підтвердити кресленням.

Яку ширину брати для розрахунку кількості?

Використовують корисну, монтажну або ефективну ширину — тобто площину, яку лист реально закриває після бокового напуску. Повна ширина потрібна для логістики та перевірки габаритів, але не для підрахунку кількості в ряду.

Чи можна використати С8 на даху?

Лише коли таке застосування прямо передбачене виробником і підтверджене розрахунком для конкретного ухилу, кроку опор та навантажень. Для звичайної постійної покрівлі доцільніше обирати профіль, заявлений як покрівельний або настильний.

Що означає 0,45 у назві профнастилу?

У розгорнутому позначенні це зазвичай номінальна товщина сталевої заготовки — 0,45 мм. Варто уточнити, чи наведено товщину сталі без покриттів і який допустимий відхил установлений для продукції.

Висновок

Щоб правильно прочитати маркування профнастилу, спочатку визначають тип за літерами: Н — несучий, НС — для настилів і стін, С — стіновий. Перше число зазвичай показує висоту гофра, наступні — монтажну ширину та товщину металу. Однак коротка назва не містить усіх даних, а система позначень може відрізнятися у різних виробників.

Для огорожі або облицювання потрібно звірити геометрію, товщину, корисну ширину й покриття. Для даху, навісу, настилу або перекриття додатково необхідні проєктні навантаження, схема опирання, монтажна інструкція та таблиця несучої здатності. Такий підхід допомагає вибрати матеріал за реальними характеристиками, а не лише за знайомими літерами в назві.
