Параметри бітумів: як читати пенетрацію та пластичність і не переплутати призначення

Коли вибирають бітум для дорожніх робіт або гідроізоляції, часто дивляться на “цифри з паспорта”. Найпопулярніші з них — пенетрація та пластичність. На словах усе просто, але на практиці їх легко неправильно “прочитати” і зробити хибний висновок про жорсткість чи поведінку матеріалу в холод/спеку.

Пенетрація показує, наскільки бітум м’який або твердий у стандартних умовах. А пластичність у побутовій мові часто мають на увазі розтяжність (ductility) — наскільки бітум здатен тягнутися, не тріскаючи. Це два різні “характери”: один — про консистенцію, інший — про здатність витримувати деформації.

Нижче — пояснення “людською мовою”: що саме вимірюють ці тести, у яких одиницях, як їх інтерпретувати, і чому інколи на модифікованих бітумних в’яжучих дивляться ще й на еластичне відновлення.

Пенетрація: що це таке і що означають числа

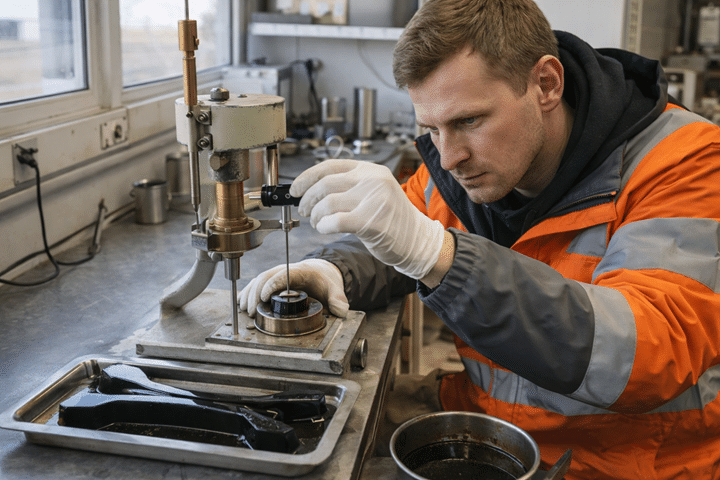

Пенетрація — це глибина, на яку стандартна голка входить у зразок бітуму за заданих умов (температура, навантаження, час). Для класичної перевірки в Європі рутинна умова — 25 °C, навантаження 100 г і 5 секунд.

Результат записують у “десятих частках міліметра” (0,1 мм). Тобто:

• пенетрація 70 означає, що голка зайшла на 7,0 мм;
• пенетрація 50 — на 5,0 мм.

Логіка дуже проста: чим більше число пенетрації, тим м’якший бітум у цих умовах; чим менше — тим твердіший.

Для чого пенетрація потрібна на практиці

Пенетрація зручна, щоб швидко порівняти партії та зрозуміти “жорсткість” в’яжучого. У дорожній темі це часто пов’язують із марками типу 50/70, 70/100 тощо: діапазон у назві зазвичай відповідає діапазону пенетрації. Це загальна логіка підходу до “penetration grade” у специфікаціях і підручниках по випробуваннях.

Але важливо пам’ятати: пенетрація — це точка вимірювання в одному режимі. Вона не показує “всю поведінку” в спеку/мороз, тому її читають разом з іншими показниками (температура розм’якшення, в’язкість тощо).

Типові помилки з пенетрацією

• Плутанина в одиницях. Дехто думає, що “70” — це 70 мм. Насправді це 70×0,1 мм.
• Порівняння без умов. Якщо хтось робив вимірювання не при 25 °C або з іншими параметрами, числа вже не порівнюються напряму. У стандарті якраз підкреслюють: умови треба вказувати, якщо вони відрізняються.
• Оцінка “якості” лише по пенетрації. М’якість/твердість — це не синонім довговічності або тріщиностійкості.

Пластичність: що мають на увазі і як її реально міряють

У розмовній практиці під “пластичністю бітуму” найчастіше мають на увазі розтяжність (ductility) — здатність бітумного матеріалу витягуватися в нитку або стрічку до розриву.

Класичний зміст тесту: готують стандартний зразок (брикет), фіксують у приладі й розтягують з заданою швидкістю при заданій температурі. Результат — відстань (зазвичай у сантиметрах), яку зразок пройшов до моменту розриву.

За замовчуванням у цьому методі випробування проводять при 25 ± 0,5 °C і швидкості 5 см/хв.

Як інтерпретувати “високу” або “низьку” пластичність

• Вища розтяжність зазвичай означає, що бітум здатен “потягнутися” під деформацією, а не тріснути відразу. Це особливо актуально, коли є температурні рухи, мікродеформації, вібрації.
• Низька розтяжність часто сигналізує про крихкішу поведінку при розтягуванні (але причини можуть бути різні: склад, старіння, окиснення, модифікація тощо).

Важлива побутова аналогія: пенетрація — це “наскільки м’яке зараз”, а розтяжність — “наскільки може тягнутися, коли його розтягують”. Матеріал може бути відносно м’яким (пенетрація більша), але при цьому мати слабку розтяжність, якщо структура “ламається” при розтягуванні.

Де люди найчастіше плутаються зі словом “пластичність”

1. Пластичність = еластичність. Це не те саме. Еластичність — здатність повернутися назад після розтягування, а розтяжність — здатність витягнутися до розриву.
2. Для модифікованих бітумів інколи важливішим стає показник еластичного відновлення (elastic recovery), бо вони можуть не просто тягнутися, а ще й “відпружинювати”. У таких випадках вимірюють саме відновлення після розтягування в дуктилометрі.

Тобто якщо в документації ви бачите “elastic recovery”, це вже не “ductility” у прямому сенсі, хоч обладнання і схоже.

Як читати пенетрацію та пластичність разом

Орієнтир для здорового глузду та первинного відбору:

• Якщо пенетрація низька (твердіший бітум) і при цьому розтяжність низька, є ризик крихкої поведінки при деформаціях (особливо в прохолодну погоду).
• Якщо пенетрація вища і розтяжність висока, зазвичай матеріал краще переносить розтягування без миттєвого розриву, але його ще треба оцінювати по теплостійкості (щоб не “поплив” у спеку).

І головне: ці два тести описують різні сторони поведінки. Тому коректне рішення — дивитися на комплект показників і на реальні умови застосування, а не робити висновок по одному числу.

Для забезпечення довговічності дорожніх покриттів та гідроізоляційних систем необхідно детальне вивчення реологічних властивостей в’яжучого матеріалу. Основними критеріями, за якими класифікуються в’язкі дорожні склади, є твердість і еластичність. Розуміння того, що визначає пенетрация битума, дозволяє інженерам точно підібрати марку продукту під конкретні погодні умови. Цей параметр служить умовним індикатором в’язкості та щільності структури, вказуючи на те, як матеріал поводитиметься за різних температур експлуатації.

Що варто перевірити в паспорті або сертифікаті, щоб не помилитися

• Чи вказані умови пенетрації (типово 25 °C, 100 г, 5 с).
• У яких одиницях подано пенетрацію (0,1 мм).
• Для “пластичності”: чи це саме розтяжність (ductility), чи еластичне відновлення (elastic recovery) — це різні показники.
• Чи однакові температури випробувань у різних партіях (інакше порівняння буде некоректним).

Якщо є кілька показників із паспорта бітуму (наприклад, пенетрація та розтяжність із зазначеними умовами), їх варто розглядати разом — тільки так можна правильно оцінити поведінку матеріалу в реальних умовах використання.
