Чому інвертор вимикається при навантаженні: причини писку та переходу в захист

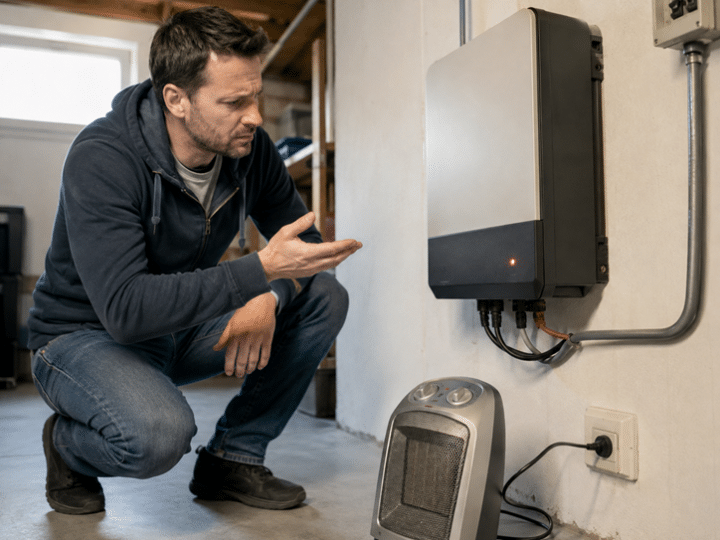

Якщо інвертор працює без підключених приладів, але вимикається одразу після появи навантаження, найчастіше спрацьовує один із вбудованих захистів. Причиною може бути перевищення допустимої потужності, високий пусковий струм, просідання напруги акумулятора, недостатній струм розряду батареї, перегрів або проблема в кабелях і контактах.
Писк інвертора зазвичай є попереджувальним сигналом, а не окремою несправністю. За його частотою, індикаторами та кодом на дисплеї можна зрозуміти, чи пристрій повідомляє про низьку напругу, наближення до перевантаження, надмірну температуру або аварію на виході. Однак значення сигналів відрізняються залежно від моделі, тому універсально розшифровувати їх лише «на слух» не варто.
Щоб знайти причину, важливо не перезапускати інвертор багато разів поспіль, а простежити, коли саме він переходить у захист: під час запуску конкретного приладу, через кілька хвилин роботи, після часткового розрядження батареї чи навіть без навантаження. Така послідовність значно звужує коло можливих проблем.
Що означає перехід інвертора в захист
Режим захисту — це контрольоване відключення виходу, коли електроніка фіксує небезпечний або неприпустимий режим роботи. Інвертор перестає подавати напругу на прилади, щоб не допустити перегріву силових компонентів, надмірного розряду батареї, пошкодження кабелів чи розвитку короткого замикання.
У більшості моделей контролюються кілька параметрів:
- напруга на вході від акумулятора;
- струм на вході та виході;
- постійна й короткочасна потужність навантаження;
- температура силових елементів;
- коротке замикання або різкий надструм на виході;
- стан внутрішніх вентиляторів і окремих електронних вузлів.
Сам факт переходу в захист ще не доводить, що інвертор зламаний. Часто пристрій справно реагує на невідповідне навантаження, слабку батарею або падіння напруги на проводах. Несправність самого інвертора більш імовірна, коли аварія повторюється без підключених споживачів, з правильною вхідною напругою та після перевірки зовнішніх з’єднань.
Чому інвертор вимикається при навантаженні
Перевищена безперервна потужність
На корпусі або в характеристиках інвертора зазвичай зазначають безперервну та пікову потужність. Перша показує, яке навантаження пристрій здатний живити тривалий час, друга — яку коротку перевантажувальну здатність він має під час пуску. Пікове значення не можна сприймати як допустиму постійну потужність.
Перевантаження виникає не лише через один потужний прилад. До межі можуть одночасно довести інвертор холодильник, насос, освітлення, комп’ютер і зарядні пристрої. Складати потрібно фактичне одночасне споживання, а не номінали всіх приладів, які теоретично підключені до мережі. Для тривалої роботи не варто планувати систему впритул до паспортної межі: потрібен запас, величину якого слід визначати за інструкцією конкретної моделі та характером навантаження.
Високий пусковий струм приладу
Компресори, електродвигуни й трансформатори в момент запуску можуть короткочасно споживати значно більше, ніж у стабільному режимі. Саме тому інвертор іноді без проблем підтримує роботу холодильника після запуску, але не може запустити його компресор. Подібна ситуація трапляється з насосами, кондиціонерами, морозильними камерами, електроінструментом та іншою технікою з двигунами.
Ознака пускового перевантаження — вимкнення саме в момент натискання кнопки або автоматичного запуску компресора, хоча сумарна паспортна потужність нібито нижча за номінал інвертора. У такому разі потрібно порівнювати не лише звичайне споживання, а й вимоги до стартової потужності. Якщо виробник приладу не вказав її, значення краще уточнювати в технічній документації або вимірювати відповідним приладом.
Просідання напруги акумулятора
Акумулятор може показувати прийнятну напругу без навантаження, але різко просідати після підключення потужного споживача. Коли напруга на клемах інвертора опускається нижче встановленого порога, пристрій подає сигнал і відключає вихід. Після зняття навантаження напруга частково відновлюється, через що здається, ніби батарея ще заряджена.
Причини сильного просідання:
- низький фактичний рівень заряду;
- зношення або втрата ємності акумулятора;
- надто мала ємність батарейного блока для заданої потужності;
- високий внутрішній опір батареї;
- низька температура, за якої доступна потужність може зменшуватися;
- невідповідність типу батареї та налаштувань інвертора.
Індикатор заряду у відсотках не завжди точно показує, який струм батарея здатна віддати саме зараз. Тому ситуація, коли інвертор вимикається при «40–50% заряду», цілком можлива: під навантаженням напруга падає швидше, ніж очікує користувач.
Спрацьовує BMS літієвої батареї
У літієвих акумуляторах система керування батареєю BMS контролює струм, напругу окремих комірок і температуру. Якщо інвертор запитує більший струм, ніж дозволено для батареї, BMS може тимчасово розірвати коло. Для інвертора це виглядає як раптове зникнення живлення або критичне падіння вхідної напруги.
Потужність інвертора та можливості батареї потрібно узгоджувати. Наприклад, сам факт наявності інвертора на 2000 Вт не означає, що будь-який 12-вольтовий акумулятор здатний стабільно віддати потрібний струм. Важливі допустимий безперервний струм розряду, короткочасний піковий струм, конфігурація батарей і обмеження BMS.
Тонкі, довгі або погано затиснуті кабелі
На низьковольтній стороні інвертор споживає великий струм. Через надто тонкий або довгий кабель виникає падіння напруги, а слабкий контакт додатково нагрівається. У результаті на самій батареї напруга ще може бути нормальною, але на вході інвертора вона вже опускається до порога захисту.
Проблему також створюють окислені клеми, невідповідні наконечники, ослаблені болтові з’єднання, пошкоджений запобіжник або роз’єми, не розраховані на потрібний струм. Переріз кабелю, його довжину, тип наконечників і номінал захисного апарата слід підбирати за інструкцією виробника та максимальним струмом системи, а не лише за потужністю підключеного приладу.
Застереження: не підтягуйте клеми та не переставляйте силові кабелі на ввімкненій системі. Роботи з батарейними колами великого струму та стаціонарною мережею 230 В має виконувати фахівець із відповідним інструментом і захистом.
Перегрів через вентиляцію або тривалу роботу
Якщо інвертор вимикається не одразу, а після кількох хвилин або десятків хвилин роботи, варто перевірити температуру й вентиляцію. До перегріву призводять закриті повітряні отвори, монтаж у тісній шафі, пил на радіаторі, висока температура приміщення, несправний вентилятор або тривале навантаження біля максимальної потужності.
Після охолодження пристрій може автоматично відновити роботу або вимагати ручного перезапуску. Це не означає, що проблему усунуто: якщо не поліпшити відведення тепла або не зменшити навантаження, захист спрацює знову. Мінімальні відступи від стін і допустиму температуру монтажу потрібно брати з паспорта конкретної моделі.
Коротке замикання або несправність підключеного приладу
Якщо захист спрацьовує лише з одним пристроєм, причина може бути не в інверторі. Пошкоджений кабель, волога в роз’ємі, дефект блока живлення або внутрішнє коротке замикання викликають різкий надструм. Для перевірки слід повністю від’єднати підозрілий прилад і подивитися, чи стабільно працює система з іншим, завідомо справним малопотужним навантаженням.
Не намагайтеся багаторазово запускати прилад, який викликає миттєве аварійне відключення, пахне горілим, іскрить або нагріває вилку. Його потрібно від’єднати та передати на перевірку.
Невідповідна форма вихідної напруги або налаштування
Частина техніки чутлива до форми напруги. На інверторах із модифікованою синусоїдою деякі двигуни, трансформаторні блоки живлення та електронні пристрої можуть працювати гірше, сильніше нагріватися або споживати більший струм. Для чутливого обладнання зазвичай потрібна чиста синусоїда, але остаточні вимоги визначає виробник споживача.
Захист також може спрацьовувати через помилкові пороги низької напруги, неправильно вибраний тип батареї, обмеження вихідної потужності в меню або невідповідність напруги батарейної системи версії інвертора. Налаштування не слід змінювати навмання: перед коригуванням потрібно звірити їх із паспортом батареї та інструкцією інвертора.
Чому пищить інвертор: як трактувати звуковий сигнал
Звуковий сигнал привертає увагу до стану, який потребує перевірки. В одній моделі короткий періодичний писк означає роботу від батареї, в іншій — низьку вхідну напругу. Тому точну розшифровку дає лише таблиця сигналів у посібнику користувача. Загальна логіка може бути такою:
| Коли з’являється сигнал | Імовірна причина | Що перевірити насамперед |
|---|---|---|
| Одразу після підключення потужного приладу | Перевантаження або високий пусковий струм | Потужність споживача, інші одночасні навантаження, пікові вимоги |
| Через певний час роботи від батареї | Низька напруга або вичерпання доступного заряду | Стан батареї, напругу під навантаженням, струмові обмеження BMS |
| Після тривалої роботи на великій потужності | Перегрів | Вентиляцію, температуру, роботу вентилятора, запас за потужністю |
| Разом із миттєвим відключенням конкретного приладу | Коротке замикання, надструм або дефект споживача | Кабель і стан приладу; повторно його не вмикати до перевірки |
| Без навантаження | Низька чи надмірна вхідна напруга, внутрішня помилка, сервісний сигнал | Код на дисплеї, індикатори, вхідне живлення та інструкцію моделі |
Писк можна вимикати в налаштуваннях лише після того, як з’ясовано його причину. Вимкнений зумер не скасовує захист і може приховати корисне попередження про розряд батареї або перегрів.
Як за моментом відключення зрозуміти причину
Інвертор вимикається в момент запуску
Найімовірніші варіанти — пусковий струм, коротке замикання, надто слабка батарея або падіння напруги на кабелях. Якщо проблему викликає лише холодильник, насос чи інструмент із двигуном, спочатку оцінюють пікову потужність. Якщо захист спрацьовує від будь-якого навантаження, навіть помірного, більше уваги слід приділити батареї та з’єднанням.
Інвертор працює кілька хвилин і відключається
Так поводиться система при поступовому перегріві або зниженні напруги в міру розрядження батареї. Відрізнити ці причини допомагає код помилки, температура корпусу, робота вентилятора та показання напруги. Якщо після охолодження інвертор знову працює приблизно стільки ж часу, ймовірність теплової причини зростає.
Інвертор відключається при 40–50% заряду
Причиною може бути неточна оцінка залишку заряду, деградація батареї, дисбаланс комірок, обмеження BMS або сильне просідання напруги. Важливо дивитися не лише на відсоток у застосунку, а й на напругу та струм у момент аварії. Для батарейного блока з кількох модулів також перевіряють, чи всі вони беруть участь у роботі та правильно з’єднані.
Захист спрацьовує навіть без навантаження
Це вже не схоже на звичайне перевантаження. Можливі неправильна вхідна напруга, помилка підключення, несправність вихідної лінії, внутрішній дефект або невдале налаштування. Вихідні споживачі потрібно повністю від’єднати. Якщо помилка залишається, пристрій не слід розбирати самостійно — потрібна перевірка кваліфікованим спеціалістом або авторизованим сервісом.
Безпечна послідовність перевірки
- Запишіть код і стан індикаторів. Сфотографуйте екран або світлодіоди до перезапуску, оскільки після нього частина інформації може зникнути.
- Звірте сигнал з інструкцією. Однакова частота писку в різних моделях може мати різне значення.
- Від’єднайте всі споживачі. Після дозволеної виробником паузи запустіть інвертор без навантаження.
- Підключайте прилади по одному. Починайте з малопотужного справного споживача, а потім поступово додавайте інші.
- Порівняйте безперервну й пікову потужність. Врахуйте одночасну роботу та пуск компресорів або двигунів.
- Перевірте стан батареї. Оцініть заряд, повідомлення BMS, температуру й допустимий струм розряду.
- Огляньте зовнішні з’єднання. Потемніння, запах, деформація ізоляції, оплавлення чи гарячий роз’єм вимагають негайного відключення системи.
- Переконайтеся у нормальній вентиляції. Не накривайте корпус і не перекривайте повітряні канали.
- Зупиніть перевірку, якщо аварія повторюється без навантаження. Подальші перезапуски можуть погіршити пошкодження.
Застереження: вимірювання на силових клемах і в колах 230 В виконуйте лише за наявності потрібної кваліфікації. Не відкривайте корпус інвертора, не обходьте захист і не працюйте з оголеними провідниками.
Як оцінити струм, який інвертор бере з акумулятора
Чим нижча напруга батарейної системи, тим більший струм потрібен для тієї самої вихідної потужності. Для орієнтовної оцінки використовують формулу:
Струм ≈ потужність навантаження ÷ (напруга батареї × ККД інвертора).
У таблиці наведено приблизні значення за умовного ККД 90%. Реальний струм залежить від моделі, напруги під навантаженням, форми струму споживача та режиму роботи.
| Навантаження | Система 12 В | Система 24 В | Система 48 В |
|---|---|---|---|
| 500 Вт | приблизно 46 А | приблизно 23 А | приблизно 12 А |
| 1000 Вт | приблизно 93 А | приблизно 46 А | приблизно 23 А |
| 2000 Вт | приблизно 185 А | приблизно 93 А | приблизно 46 А |
Ці цифри пояснюють, чому 12-вольтна система особливо вимоглива до батареї, кабелів і контактів. Навіть побутове навантаження на 1000–2000 Вт створює на стороні постійного струму десятки або сотні ампер. Під час пуску двигуна короткочасне навантаження може бути ще вищим.
Як запобігти повторним відключенням
- підбирати інвертор не лише за номінальною, а й за піковою потужністю споживачів;
- узгоджувати потужність інвертора з допустимим струмом батареї та BMS;
- використовувати рекомендований виробником переріз і довжину DC-кабелів;
- встановлювати належний захист біля джерела живлення відповідно до схеми виробника;
- не тримати інвертор у закритій шафі без вентиляції;
- регулярно перевіряти стан клем, наконечників і роз’ємів після повного безпечного відключення;
- не запускати одночасно кілька приладів із великим пусковим струмом;
- не змінювати пороги захисту без розуміння вимог батареї;
- не використовувати пошкоджені подовжувачі та прилади, що викликають аварію.
Чого не можна робити, коли інвертор йде в захист
Не слід встановлювати запобіжник більшого номіналу лише для того, щоб система «не вибивала». Запобіжник захищає провідники й обладнання, а його довільне збільшення може призвести до перегріву кабелю. Так само небезпечно блокувати вентилятор, заклеювати зумер, обходити BMS або подавати живлення в обхід штатної схеми.
Не варто багаторазово перезапускати інвертор із тим самим підключеним навантаженням. Кілька повторних аварій не «розженуть» двигун, але можуть нагріти контакти та силові елементи. Спочатку потрібно прибрати навантаження, визначити код помилки й перевірити відповідність компонентів системи.
Не можна об’єднувати батареї різної напруги, хімії, ємності або ступеня зношення без схеми, дозволеної їх виробниками. Неправильне паралельне чи послідовне з’єднання створює ризик нерівномірних струмів і відключення захисту.
Поширені запитання
Чому інвертор пищить, але не вимикається?
Ймовірно, він попереджає про наближення до порога: низьку напругу батареї, високе навантаження, підвищену температуру або перехід на резервне живлення. Потрібно перевірити код, індикатори та посібник моделі, а не просто вимкнути звук.
Чому інвертор вимикається від холодильника, хоча його потужність невелика?
У момент запуску компресора холодильник потребує більшої потужності, ніж під час звичайної роботи. Інвертор або батарея можуть не витримувати короткого піку, навіть якщо постійне споживання холодильника значно нижче номіналу інвертора.
Чи допоможе акумулятор більшої ємності?
Так, якщо причина полягає в низькій доступній ємності, просіданні напруги або недостатній струмовій спроможності батарейного блока. Але більша ємність не усуне перевантаження інвертора, коротке замикання, перегрів чи поганий контакт. Потрібно перевірити всю систему, а не лише батарею.
Чи можна просто взяти інвертор більшої потужності?
Лише за умови, що батарея, BMS, кабелі, запобіжники, роз’єми й схема монтажу розраховані на більший струм. Потужніший інвертор у слабкій батарейній системі може відключатися так само або створити небезпечне навантаження на проводку.
Чому після від’єднання приладу інвертор знову працює?
Після зняття перевантаження, відновлення напруги батареї або охолодження умови повертаються в допустимий діапазон. Це підтверджує роботу захисту, але не усуває першопричину. Якщо знову підключити той самий прилад без змін, аварія, найімовірніше, повториться.
Коли потрібен сервіс або електрик?
Звернення до фахівця потрібне, якщо інвертор переходить у захист без навантаження, має запах горілого, сліди оплавлення, незвичний шум, не запускається з правильною вхідною напругою або якщо проблема пов’язана зі стаціонарною проводкою 230 В. Самостійне розбирання може бути небезпечним і вплинути на гарантію.
Висновок
Коли інвертор вимикається при навантаженні, причину варто шукати не лише у ватах на етикетці приладу. Важливі пускова потужність, напруга батареї під навантаженням, допустимий струм BMS, переріз і довжина кабелів, якість контактів та охолодження. Писк і код помилки допомагають визначити, який саме захист спрацював.
Найбезпечніший підхід — зафіксувати помилку, від’єднати споживачі, перевірити роботу без навантаження й додавати прилади по одному. Якщо захист повторюється без підключеної техніки або є ознаки перегріву й пошкодження, експлуатацію слід припинити та передати систему на професійну перевірку.
Після визначення реальної причини можна зрозуміти, чи достатньо скоригувати навантаження, замінити батарею або кабелі, чи потрібна інша модель. Для порівняння доступних рішень тут представлені інвертори різної потужності, але остаточний вибір слід узгоджувати з напругою батарейної системи, пусковими струмами техніки та вимогами виробника.
