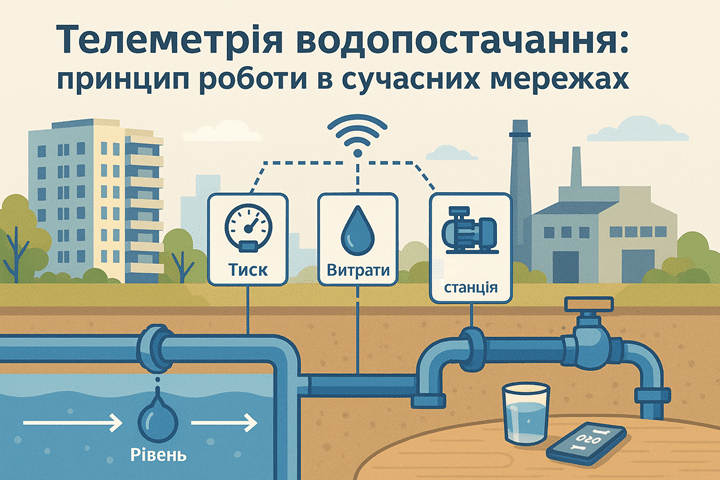

Телеметрія водопостачання: як працює дистанційний облік води та контроль витоків

Телеметрія водопостачання — це автоматичне збирання, передавання та оброблення даних про роботу системи подачі води. Вона дає змогу дистанційно отримувати покази лічильників, контролювати витрату й тиск, бачити стан насосів і резервуарів, а також швидше помічати витоки та інші відхилення.

Система може обслуговувати один приватний будинок, багатоквартирний комплекс, підприємство або розгалужену мережу водоканалу. Її склад залежить від завдання: для автоматичного передавання показів іноді достатньо сумісного лічильника та радіомодуля, а для диспетчеризації мережі потрібні датчики, контролери, канали зв’язку, серверне програмне забезпечення й налаштовані сповіщення.

Важливо не плутати телеметрію із самим вимірюванням. Обсяг води визначає лічильник, тиск — відповідний датчик, рівень у резервуарі — рівнемір. Телеметрія отримує ці значення, передає їх до програми та допомагає перетворити окремі вимірювання на зрозумілу картину роботи водопостачання.

Що входить до системи телеметрії водопостачання

Типова система складається з польового обладнання, засобів зв’язку та програмної частини. Між ними має бути забезпечена не лише фізична сумісність, а й коректний обмін даними: однаковий інтерфейс ще не завжди означає, що пристрої підтримують потрібний формат повідомлень.

Компонент	Що робить	Які дані може передавати
Лічильник води	Вимірює спожитий об’єм	Поточний показ, приріст витрати, напрямок потоку, службові події — залежно від моделі
Датчики	Контролюють параметри мережі	Тиск, миттєва витрата, рівень, температура, затоплення, стан обладнання
Модуль або контролер	Зчитує, накопичує та готує дані до передавання	Покази приладів, час вимірювання, аварійні сигнали, стан живлення та зв’язку
Шлюз або концентратор	Збирає повідомлення від групи пристроїв і передає їх на сервер	Пакети даних від квартирних, будинкових або мережевих точок обліку
Програмна платформа	Зберігає, відображає та аналізує інформацію	Графіки, баланси, звіти, журнали подій, попередження про відхилення

У невеликій системі деякі компоненти можуть бути об’єднані. Наприклад, «розумний» лічильник іноді вже має вбудований модуль мобільного або радіозв’язку й передає дані без окремого концентратора. На великому об’єкті, навпаки, використовують кілька рівнів збору інформації та резервні канали.

Як працює дистанційний облік води

Загальний принцип роботи можна описати п’ятьма послідовними етапами:

1. Вимірювання. Лічильник або датчик визначає потрібний параметр: об’єм, витрату, тиск чи рівень.
2. Зчитування. Вбудований або зовнішній модуль отримує значення через імпульсний вихід, M-Bus, RS-485 чи інший підтримуваний інтерфейс.
3. Передавання. Інформація надходить безпосередньо на сервер або спочатку до локального шлюзу.
4. Оброблення. Програма прив’язує значення до конкретної точки, додає час, перевіряє правила та зберігає історію.
5. Реакція. Користувач бачить покази в кабінеті або диспетчерській системі, отримує звіт чи сповіщення про можливу аварію.

Частота оновлення не обов’язково означає безперервний режим. Квартирний лічильник з автономним живленням може передавати накопичені покази за розкладом, тоді як датчик тиску на критичній ділянці мережі опитується значно частіше. Інтервал добирають з урахуванням завдання, автономності пристроїв, вартості зв’язку та потрібної швидкості реакції.

Які параметри можна контролювати

Телеметрія водопостачання не обмежується автоматичним зняттям показів. У правильно спроєктованій системі вона допомагає контролювати:

• загальне та погодинне споживання води;
• миттєву витрату на вводі або окремій ділянці;
• тиск у мережі та його різкі зміни;
• рівень води в резервуарах і водонапірних баштах;
• роботу насосів, частотних перетворювачів і запірної арматури;
• появу води біля обладнання за сигналом окремого датчика затоплення;
• відсутність зв’язку, розряд батареї або відкривання шафи автоматики;
• нічну витрату та інші нетипові профілі споживання.

Набір даних залежить від установлених приладів. Звичайний лічильник з імпульсним виходом переважно повідомляє лише кількість імпульсів, яку система перераховує в об’єм. Розширена діагностика — наприклад, зворотний потік, спроба впливу на прилад або код помилки — доступна лише тоді, коли її підтримують сам лічильник, протокол і програмна платформа.

Телеметрія та захист від протікання — не одне й те саме

Дистанційний облік може виявити підозріло тривалу або незвично високу витрату, але це ще не гарантує миттєвого розпізнавання будь-якого протікання. Невелика несправність бачка, полив за графіком і реальна аварія іноді створюють схожі зміни споживання. Тому пороги й алгоритми потрібно налаштовувати під конкретний об’єкт.

Для локального захисту приміщень застосовують датчики затоплення в ризикових місцях і кран з електроприводом. Щоб система не лише повідомляла про воду, а й автоматично перекривала її, контролер повинен підтримувати керування приводом, мати продуманий сценарій відмови та можливість ручного відкривання. Монтаж запірної арматури й електричної частини слід доручати кваліфікованим фахівцям.

Способи передавання даних

Універсально найкращого каналу зв’язку немає. Вибір залежить від кількості точок, відстані, наявної кабельної інфраструктури, умов приймання сигналу, джерела живлення та вимог до частоти оновлення.

Технологія	Де доречна	Що врахувати
Імпульсний вихід	Підключення сумісного лічильника до близького контролера	Передає приріст, а не повний набір діагностичних даних; важливі ціна імпульсу та контроль обриву
Дротовий M-Bus	Багатоквартирні будинки й об’єкти з великою кількістю приладів обліку	Потрібні правильна топологія, кабель, сумісність пристроїв і доступ для обслуговування
RS-485 із підтримуваним протоколом	Насосні станції, автоматика, промислові та інженерні об’єкти	Слід заздалегідь узгодити протокол, карту регістрів, адресацію та захист лінії
Wireless M-Bus	Дистанційне зчитування сумісних лічильників у будівлях	Радіопокриття погіршують підвали, шахти, металеві шафи й залізобетон
LoRaWAN	Розосереджені автономні датчики та лічильники з невеликими пакетами даних	Потрібні перевірене покриття, шлюз або послуга мережі, коректне керування ключами
NB-IoT або інший стільниковий зв’язок	Окремі віддалені точки без власної локальної мережі	Необхідно перевірити покриття саме в місці монтажу, умови оператора, енергоспоживання та строк підтримки обладнання
Ethernet або Wi-Fi	Котельні, технічні приміщення та невеликі об’єкти з готовою мережею	Потрібні стабільне живлення, захищене налаштування мережі та план роботи під час зникнення інтернету

Сигнал потрібно перевіряти в реальному місці встановлення, а не лише на вулиці поруч із будівлею. Колодязь, підвал, товсті перекриття, металева шафа та вода навколо приладу можуть істотно змінити якість радіозв’язку. Для великого проєкту доцільне попереднє обстеження та пілот на кількох типових і найскладніших точках.

Де застосовують телеметрію водопостачання

Приватний будинок

Власнику корисні автоматичні покази, графік споживання, сповіщення про безперервну витрату й датчики затоплення. Для будинку з власною свердловиною додатково контролюють тиск, стан насоса та рівень у накопичувальній ємності. Якщо планується автоматичне перекриття, потрібно передбачити доступ до крана, резервне живлення контролера та безпечний ручний режим.

Багатоквартирний будинок або ОСББ

Система централізовано збирає покази квартирних і загальнобудинкового лічильників, спрощує підготовку звітів та допомагає аналізувати небаланс. Однак різниця між загальним і сумарним квартирним споживанням не завжди означає прихований витік: на неї також впливають різний час зняття показів, округлення, похибки, несправні прилади та невраховані споживачі. Для коректного порівняння потрібні синхронні дані й перевірена структура точок обліку.

Підприємство та комерційна нерухомість

Телеметрія дає змогу розділяти витрати за цехами, орендарями або технологічними процесами, встановлювати ліміти та швидше знаходити аномальні зони. Особливо корисні погодинні профілі: вони показують споживання в неробочий час, різкі стрибки та поступове збільшення базової витрати.

Водоканал і розподільча мережа

На мережевому рівні збирають дані з вузлів обліку, датчиків тиску, витратомірів, насосних станцій і резервуарів. Інформація надходить до диспетчерської або SCADA-системи, де відображаються тренди й події. Для пошуку втрат мережу ділять на контрольовані зони та зіставляють подачу зі споживанням, але сама телеметрія лише надає дані — локалізація несправності потребує правильної моделі мережі й подальшої діагностики.

Як вибрати систему телеметрії для води

Починати варто не з назви радіотехнології або конкретного контролера, а зі сценаріїв, які система повинна виконувати. Для технічного завдання корисно послідовно відповісти на такі питання:

1. Що потрібно отримувати? Лише щомісячні покази, погодинні графіки, тиск, рівень, аварійні події чи дистанційне керування.
2. Скільки точок і де вони розташовані? В одній шафі, по квартирах, у колодязях або на великій території.
3. Яке обладнання вже встановлене? Потрібно перевірити моделі, виходи, протоколи, строк повірки, стан кабелів і можливість встановлення фірмових модулів.
4. Як часто потрібні дані? Інтервал впливає на обсяг трафіку, ресурс батареї, навантаження на сервер і швидкість виявлення подій.
5. Що відбудеться при втраті зв’язку? Бажані локальний буфер, повторне передавання та окреме повідомлення про тривалу відсутність даних.
6. Хто користуватиметься інформацією? Власник, бухгалтерія, керуюча компанія, диспетчер або кілька служб із різними правами доступу.
7. Куди передаватимуться дані? У хмарний кабінет, локальний сервер, білінг, систему керування будівлею чи SCADA.

Якщо покази використовуються для комерційних розрахунків, потрібно окремо узгодити вимоги до вузла обліку, приладу, пломбування, повірки та формату приймання даних із виконавцем послуги або оператором мереж. Наявність радіомодуля сама по собі не робить будь-який лічильник придатним для абонентського обліку.

На що звернути увагу в технічних характеристиках

• Сумісність із приладом. Модель лічильника, тип виходу, підтримуваний протокол і спосіб живлення мають бути вказані явно.
• Умови монтажу. Перевіряють допустимі температуру й вологість, ступінь захисту корпусу, можливість роботи в колодязі або металевій шафі.
• Автономність. Заявлений ресурс батареї оцінюють разом із реальним інтервалом передавання, якістю сигналу та температурою експлуатації.
• Архів. Важливі глибина локального буфера, строк зберігання на сервері та можливість експорту історії.
• Сповіщення. Потрібно знати, які саме правила підтримуються, як задаються пороги та кому надходять повідомлення.
• Інтеграція. Для великого об’єкта корисні документований API або стандартний обмін, щоб дані не залишалися замкненими в одному кабінеті.
• Обслуговування. Заздалегідь з’ясовують, хто змінює батареї, оновлює програмне забезпечення, перевіряє зв’язок і відповідає за сервер.

Безпека та надійність передавання даних

До телеметрії підключають багато віддалених пристроїв, тому захист не варто зводити до пароля від вебкабінету. Для нового проєкту потрібно передбачити шифрування й автентифікацію, унікальні облікові дані пристроїв, розмежування прав користувачів, журналювання дій, резервне копіювання та контроль оновлень.

Сегмент автоматики бажано відокремлювати від звичайної офісної мережі. Дистанційне керування насосами або засувками потребує суворіших правил, ніж передавання показів: команду слід перевіряти, фіксувати в журналі та обмежувати за ролями. Критичні функції не повинні втрачати безпечний локальний режим через недоступність хмарного сервісу або інтернету.

Етапи впровадження

1. Обстежити об’єкт і скласти перелік усіх точок вимірювання.
2. Визначити потрібні дані, інтервали, звіти та аварійні сценарії.
3. Перевірити сумісність приладів і провести тест зв’язку в реальних місцях монтажу.
4. Підготувати схему системи, живлення, кабельних трас, шлюзів і серверної частини.
5. Запустити пілотну ділянку та порівняти дистанційні покази з контрольним ручним зчитуванням.
6. Налаштувати адреси, коефіцієнти перерахунку, часові мітки, пороги й одержувачів сповіщень.
7. Провести приймальні випробування, передати документацію та визначити регламент обслуговування.

Під час перевірки важливо моделювати не лише нормальну роботу, а й відмови: зникнення живлення, обрив кабелю, втрату мобільного зв’язку, розряд батареї та недоступність сервера. Система має або зберігати дані для подальшого передавання, або однозначно показувати пропуск, а не підміняти його нульовим споживанням.

Телеметрія водопостачання перетворює окремі лічильники й датчики на єдину систему дистанційного контролю. Вона допомагає автоматично збирати покази, бачити профіль споживання, контролювати параметри мережі та швидше реагувати на відхилення. Проте результат залежить не від кількості функцій у рекламному описі, а від сумісності обладнання, реального покриття, коректних налаштувань, захисту даних і зрозумілого регламенту обслуговування.

Розуміння того, як працює телеметрія водопостачання, допомагає вибудувати прозору систему, у якій кожен вузол має фіксацію параметрів у часі, зрозумілу логіку тривог і можливість оперативного втручання до виникнення масштабних інцидентів. Завдяки цьому зменшується ймовірність раптових відключень, збоїв у роботі насосів, перевищення втрат води понад допустимі значення, а експлуатаційні служби отримують опору на точні дані замість припущень.
