Разновидности коаксиальных кабелей и их применение в современных сетях

Коаксиальные кабели – распространённый тип электрокабеля, предназначенного для передачи сигналов высокочастотного диапазона. Основное применение коаксиальных проводов включает передачу телевизионного и радиовещательного сигнала, работу с дата-сетями, а также использование в системах видеонаблюдения. В последние десятилетия, несмотря на развитие оптоволоконных технологий, коаксиальный кабель вместе с витой парой продолжают оставаться востребованными благодаря своей надёжности и стабильности передачи информации.

Данная статья поможет лучше разобраться в кабелях этого типа, отвечая на вопросы их видов, ключевых параметров и эксплуатации в различных сценариях. Независимо от того, требуется ли кабель для ТВ, Интернета или видеонаблюдения, в онлайн-магазине компьютерного и сетевого оборудования EServer вы найдёте всю необходимую продукцию для создания надёжной и качественной инфраструктуры.

Стандартная конструкция коаксиального кабеля

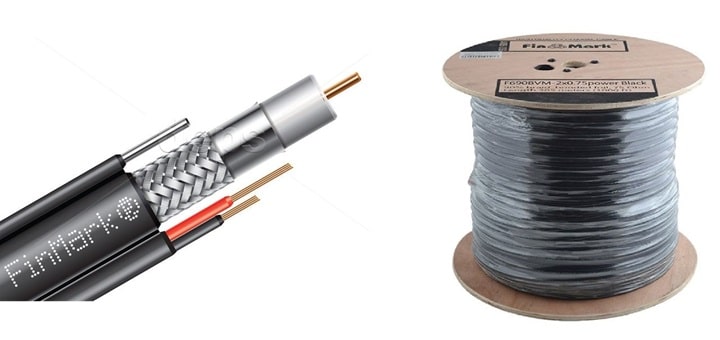

Коаксиальный шнур состоит из нескольких основных элементов. Центральным проводником является металлическая жила, обычно изготовленная из меди или биметалла. Этот проводник окружён диэлектрическим изолятором, который служит для защиты от механических воздействий и токовых утечек. Вокруг диэлектрика находится экран, который может быть выполнен из металлической оплётки или фольги, обеспечивающий защиту от внешних электромагнитных полей. Внешний слой – это защитная оболочка, выполненная из ПВХ (PVC), включая не редкое добавление материалов с низким дымовыделением и отсутствием выделения галогенов (LSZH/LSOH).

Преимущества применения коаксиальных кабелей

Основные преимущества использования коаксиальных кабелей включают такие:

• высокая защита от электромагнитных помех – за счёт экранирующих слоёв проводник надёжно защищён от воздействия электромагнитных волн, что делает кабели идеальными для использования в условиях с высоким уровнем ЭМИ;
• стабильность передачи сигнала – обеспечивают стабильную пересылку сигнала на большие расстояния, что обеспечивает высокую подходимость для использования в телекоммуникационных системах;
• простота установки – легко устанавливаются и соединяются, что снижает затраты на монтаж и обслуживание.

Благодаря этим качествам, коаксиальные провода продолжают играть важную роль в современных системах передачи данных, обеспечивая надёжную и стабильную связь.

Разновидности коаксиальных кабелей и популярные стандарты

Существует несколько типов коаксиальных кабелей, каждый из которых предназначен для определённых задач:

• RG-11 и RG-8 (волновое сопротивление 75 и 50 Ом) – отличаются низким затуханием сигнала, используются для передачи телевизионных, радиовещательных и компьютерных (Ethernet) сигналов на большие расстояния;
• RG-58 (50 Ом) – применяется в локальных сетях и радиосвязи. Данный кабель обладает меньшим диаметром и более гибкой конструкцией, что упрощает его установку;
• RG-59 (75 Ом) – такой антенный кабель широко задействуется для подключения телевизионных антенн и видеонаблюдения. Обладает хорошей устойчивостью к наружным помехам;
• RG-6 (75 Ом) – идеально подходит для кабельного ТВ и подключения спутниковых антенн, отличается улучшенными характеристиками по сравнению с RG-59, обеспечивая более высокую пропускную способность;
• RG-62 ARCNet (93 Ом) – используется в системах передачи информации, включая сети LAN. Имеет специфическое применение и ограниченную область использования.

Правильный выбор кабеля, соответствующего конкретным условиям эксплуатации и требованиям проекта, обеспечивает высокое качество для передачи сигналов и долговечности системы.

Основные параметры для выбора коаксиальных кабелей

Выбирая соответствующий задачам и потребностям кабель коаксиальный, важно учитывать следующие характеристики:

1. Тип – обычные абонентские кабели (применяются для подключения конечных устройств, таких как телевизоры и модемы), кабели с дополнительными электрическими проводниками (нужны для параллельной с абонентскими сигналами передачи электропитания к оборудованию), кабели для видеонаблюдения (специально разработаны для приёма видеосигналов с камер наблюдения).
2. Материал проводника – наиболее распространённым материалом для проводников является медь, благодаря её отличной проводимости и долговечности. Биметаллические проводники (с медным покрытием) также часто используются, так как они предлагают более экономичное решение без значительного снижения качества передачи сигнала.
3. Несущий элемент – в некоторых коаксиалах используется несущий элемент в виде проволоки, что обеспечивает дополнительную прочность и устойчивость кабеля к механическим нагрузкам.
4. Оболочка – в зависимости от условий эксплуатации, можно выбрать кабели с различными типами оболочек – простой PVC (для внутренней эксплуатации) или LSZH/LSOH (для использования в условиях, где требуется повышенная безопасность с минимальным дымовыделением при горении и отсутствием галогенов).
5. Цвет оболочки – коаксиальные шнуры могут иметь различные цвета оболочки, наиболее распространённые из которых — белый, жёлтый и чёрный. Цвет оболочки может быть важен для идентификации и эстетического соответствия в различных средах.
6. Длина в упаковке – обычно поставляются в бухтах или катушках длиной 50, 100 или 305 метров. Длина выбирается в зависимости от требований проекта и необходимой длины для прокладки.

В интернет-магазине EServer представлен широкий ассортимент коаксиальных кабелей от ведущих производителей, таких как FinMark, Dialan, BiCoil, DCG и Hengxin Technology. Вы можете купить коаксиальный кабель качественного изготовления с доставкой почтой по населённым пунктам Украине, а также воспользоваться услугой самовывоза из магазинов организации в Киеве и Днепре.
