Чем диэлектрические инструменты отличаются от обычных
Диэлектрический инструмент нужен там, где ручная работа связана с электричеством: монтажом, ремонтом, проверкой щитов, заменой клемм, обслуживанием кабельных соединений. Его легко спутать с обычным инструментом с цветными ручками, но разница между ними принципиальная: настоящая изоляция должна защищать пользователя от случайного контакта с проводящими частями, а не просто делать ручку удобнее или заметнее. Чтобы работать безопаснее, важно уметь распознавать сертифицированный ручной инструмент, понимать маркировку, знать пределы применения и помнить, что даже качественные изолированные инструменты не отменяют других правил электробезопасности.
Что такое диэлектрический или изолированный инструмент
Диэлектрический или изолированный инструмент — это ручной инструмент, рабочая конструкция которого дополнена специальной защитной изоляцией для электромонтажных работ. Его применяют во время работы с электрическими цепями, оборудованием, распределительными щитами, клеммами, проводами и другими элементами, где существует риск контакта с напряжением. Чаще всего речь идет об отвертках, плоскогубцах, кусачках, клещах, ключах, трещотках, головках и готовых наборах для электриков.
Главная особенность такого инструмента — не само наличие пластиковой или резиновой ручки, а качество и назначение изоляционного слоя. Он должен быть рассчитан именно на электробезопасность, проходить соответствующие испытания и иметь понятную маркировку. Изоляция покрывает те части, за которые пользователь держится рукой, а в отдельных инструментах также часть металлического стержня или корпуса, оставляя открытой только рабочую зону, необходимую для выполнения операции.
Важно понимать: диэлектрические инструменты снижают риск поражения электрическим током, но не устраняют опасность полностью. Они не делают работу с электричеством автоматически безопасной и не позволяют пренебрегать отключением питания, проверкой отсутствия напряжения, использованием диэлектрических перчаток, ковриков и других средств защиты. Сертифицированный изолированный инструмент — это один из элементов защиты, а не единственное условие безопасной работы.
Также не стоит отождествлять понятие «изолированный» с любым инструментом, который имеет цветную ручку. Обычные пассатижи или отвертки могут иметь удобное полимерное покрытие, но оно не обязательно выдерживает электрическую нагрузку. Именно поэтому при выборе нужно смотреть не только на внешний вид, но и на маркировку, конструкцию ручки, защитные упоры, состояние изоляции и соответствие стандартам.
Чем диэлектрический инструмент отличается от обычного
Основная разница между диэлектрическим и обычным инструментом заключается в том, что первый имеет толстый защитный слой из полимера или резины, рассчитанный на работу в условиях электрической опасности. У обычного инструмента металл часто открыт или покрыт тонким слоем материала, который выполняет эргономическую, противоскользящую или декоративную функцию. Такое покрытие может быть приятным на ощупь, но не гарантирует защиту от тока.
Изоляция диэлектрического инструмента должна быть именно защитной. Это означает, что ее толщина, состав, сцепление с основой, устойчивость к повреждениям, холоду, нагреву и пламени проверяются во время испытаний. В качественном инструменте изоляционный материал плотно прилегает к ручкам, не смещается, не имеет трещин, отслоений, вздутия или оголенных участков в местах, где рука может коснуться металла.
Обычные инструменты могут быть изготовлены из прочной стали, иметь удобную форму, хорошие шарниры и надежные рабочие кромки, но это не делает их пригодными для электромонтажных работ под напряжением. Для электробезопасности решающее значение имеет не только металл, а прежде всего изоляционный материал и подтверждение его свойств.
| Признак | Диэлектрический инструмент | Обычный инструмент |
|---|---|---|
| Назначение | Работы с электричеством с повышенными требованиями к безопасности | Общие слесарные, монтажные или бытовые работы |
| Покрытие ручек | Толстый защитный полимерный или резиновый слой | Тонкое покрытие, накладки или декоративная оболочка |
| Защита от контакта с металлом | Предусмотрены изоляция, упоры и фланцы | Может отсутствовать или быть недостаточной |
| Маркировка | Может содержать обозначение сертификации и стандарта | Обычно не имеет подтверждения электрозащитных свойств |
| Сфера безопасного применения | Электромонтажные работы в пределах установленных требований | Работы без риска контакта с опасным напряжением |
Изоляционный материал и покрытие металлических частей
Качественный изоляционный материал покрывает опасные участки инструмента и помогает предотвратить случайный контакт руки с металлом. В отвертках изоляция может закрывать почти весь стержень, оставляя открытым только наконечник. В плоскогубцах, кусачках и клещах защитное покрытие расположено на ручках, а также формирует барьер в зоне перехода к металлической части. Такая конструкция уменьшает риск соскальзывания пальцев к проводящему участку.
Металлическая основа инструмента также имеет значение для прочности и точности работы. В конструкции могут использоваться инструментальная сталь класса S2, хром-ванадиевая сталь и закаленные наконечники. Например, качественная отвертка должна иметь прочный шлиц, а кусачки — твердые режущие кромки. Однако даже лучшая сталь сама по себе не обеспечивает электробезопасность.
Пригодность инструмента для работы с электричеством определяет именно защитная изоляция вместе с сертификацией и правильным применением. Если полимерная оболочка повреждена, потрескалась, надрезана или частично отслоилась, такой инструмент не следует использовать в электромонтажных работах, даже если металлические части остаются технически исправными.
Защитные фланцы и упоры на ручках инструмента
Защитные фланцы и упоры — это важные конструктивные элементы изолированного инструмента, которые часто недооценивают. Они размещаются на ручках плоскогубцев, кусачек, клещей, отверток и других ручных инструментов и создают физический барьер между ладонью пользователя и открытыми металлическими частями. Их роль особенно заметна во время работы в ограниченном пространстве, когда рука может смещаться из-за нажима, неудобного угла или влажных перчаток.
На плоскогубцах и кусачках упоры обычно формируют выступы возле перехода ручки в металлическую головку. Они не дают пальцам проскользнуть вперед, когда нужно сильно сжать ручки или перекусить провод. В отвертках защитный элемент может быть выполнен как расширение рукоятки или форма, которая удерживает пальцы на безопасном расстоянии от стержня. Для ключей, трещоток и головок важным является не только изолированное покрытие, но и такая форма ручной зоны, которая не провоцирует случайное касание металла.
Фланцы и упоры не заменяют изоляцию, а дополняют ее. Они работают как механический предохранитель: даже если пользователь прикладывает усилие, меняет хват или работает в неудобном положении, у пальцев меньше шансов соскользнуть на опасный участок. Именно поэтому при выборе диэлектрических инструментов стоит обращать внимание не только на маркировку, но и на форму ручек. Слишком гладкие, тонкие или неудобно изогнутые рукоятки могут ухудшать контроль над инструментом, а значит — снижать практическую безопасность работы.
Маркировка VDE, GS и стандарт EN / IEC 60900
Маркировка помогает отличить настоящий изолированный инструмент для электромонтажных работ от обычного инструмента с цветными ручками. Одним из самых распространенных обозначений является VDE. Оно связано с немецкой ассоциацией электротехники, которая занимается испытанием и подтверждением соответствия электротехнической продукции установленным требованиям. Для пользователя такая маркировка означает, что инструмент не просто заявлен производителем как изолированный, а прошел определенные проверки.
Рядом с VDE может встречаться обозначение GS. Оно указывает на проверенную безопасность изделия и часто используется вместе с другими знаками соответствия. Для ручного инструмента, предназначенного для электромонтажных работ, важной также является ссылка на стандарт EN / IEC 60900. Именно этот стандарт описывает требования к изолированным ручным инструментам, которые применяют во время работы с электрическими установками.
Однако наличие любой надписи на ручке еще не означает, что инструмент можно бездумно использовать в опасных условиях. Маркировку нужно читать внимательно: она должна быть четкой, стойкой, нанесенной на инструмент или указанной в сопроводительной информации. Стоит проверять, не стерты ли обозначения, не вызывает ли сомнений качество исполнения, соответствует ли конструкция заявленному назначению. Если инструмент выглядит как обычный, имеет слишком тонкое покрытие или не имеет защитных упоров, одно лишь похожее обозначение не должно быть основанием для доверия.
| Обозначение | Что означает | Почему важно |
|---|---|---|
| VDE | Обозначение, связанное с немецкой ассоциацией электротехники и испытаниями электротехнической продукции | Помогает подтвердить, что инструмент проверялся по требованиям электробезопасности |
| GS | Знак проверенной безопасности изделия | Усиливает доверие к соответствию инструмента требованиям безопасного использования |
| EN / IEC 60900 | Стандарт для изолированных ручных инструментов, предназначенных для работы с электрическими установками | Указывает, что инструмент должен соответствовать конкретным требованиям к изоляции, прочности и испытаниям |
| Обозначение допустимого напряжения | Указывает рабочие пределы применения сертифицированного инструмента | Помогает не превышать условия, для которых инструмент был предназначен и проверен |
Рабочие пределы напряжения для сертифицированного инструмента
Для сертифицированного изолированного инструмента часто указывают пределы применения: до 1000 В переменного тока и до 1500 В постоянного тока. Такие обозначения нужны для того, чтобы пользователь понимал, в каких условиях инструмент может применяться в соответствии с установленными требованиями. Они не являются приглашением работать под напряжением без подготовки или без других средств защиты.
Рабочие пределы напряжения не означают абсолютной защиты от поражения током. Они лишь подтверждают, что изоляция инструмента соответствует определенным техническим требованиям и прошла соответствующие испытания. Реальная безопасность зависит также от состояния инструмента, сухости и чистоты поверхностей, правильного хвата, отсутствия механических повреждений, квалификации работника и соблюдения правил электробезопасности.
Перед использованием важно осмотреть инструмент. Если на изоляции есть порезы, проколы, трещины, следы перегрева, отслоение или оголение металла, он не должен применяться как диэлектрический. Так же нельзя самостоятельно ремонтировать поврежденную изоляцию изолентой, термоусадкой или клеем и считать инструмент сертифицированным после такого ремонта.
Испытания для сертификата VDE
Перед получением сертификации изолированный инструмент проходит комплекс проверок. Их цель — убедиться, что изоляция не только выдерживает электрическую нагрузку, но и остается надежной во время реального использования. Ведь в работе инструмент сжимают, тянут, подвергают ударам, используют в холодных или теплых условиях, иногда контактируют им с острыми краями, маслами или загрязнениями.
Испытания охватывают несколько направлений. Проверяется устойчивость к напряжению, температуре, сжатию, растяжению, холоду и пламени. Простыми словами, инструмент должен показать, что его изоляционная оболочка не пробивается электрической нагрузкой, не сползает с ручек, не разрушается при механическом давлении, не становится хрупкой на холоде и не поддерживает опасное распространение пламени.
- Проверка устойчивости к напряжению показывает, способна ли изоляция выдерживать электрическую нагрузку без пробоя.
- Испытание температурой помогает оценить, как материал ведет себя после нагрева и сохраняет ли сцепление с основой.
- Проверка на сжатие и растяжение имитирует нагрузки, которые возникают во время сильного хвата, нажатия или работы с тугими соединениями.
- Испытание холодом показывает, не становится ли изоляция чрезмерно жесткой, ломкой или склонной к трещинам.
- Проверка устойчивости к пламени нужна для оценки поведения материала в условиях кратковременного теплового воздействия.
- Осмотр качества покрытия позволяет выявить дефекты, которые могут привести к оголению металла или потере защитных свойств.
Испытание напряжением до 10 000 В переменного тока
Одним из ключевых этапов является испытание высоким напряжением до 10 000 В переменного тока. Оно нужно для проверки способности изоляции выдерживать значительно большую электрическую нагрузку, чем та, с которой инструмент может сталкиваться в пределах заявленного рабочего применения. Такой запас в испытании помогает подтвердить надежность материала и качество его нанесения.
Важно не путать тестовое напряжение с рабочим. Если инструмент испытывается напряжением до 10 000 В переменного тока, это не означает, что им можно работать при таком напряжении. Рабочие пределы для сертифицированного инструмента значительно ниже: до 1000 В переменного тока и до 1500 В постоянного тока. Испытание высоким напряжением является способом проверки запаса прочности изоляции, а не разрешением на использование в любых условиях.
После таких проверок инструмент может получить соответствующую маркировку только при условии, что изоляция не имеет пробоя, повреждений или других дефектов. Именно поэтому сертификация имеет практическое значение: она отделяет инструмент с проверенными защитными свойствами от изделий, у которых цветное покрытие не подтверждено испытаниями.
Холодостойкость, огнестойкость и прочность изоляции
Сертификация изолированного инструмента охватывает не только электрические, но и механические и температурные нагрузки. Проверка холодостойкости изоляции нужна потому, что некоторые полимерные материалы на холоде становятся жесткими и хрупкими. Если такая оболочка треснет во время работы, пользователь может получить опасный контакт с металлической частью. Качественная изоляция должна сохранять целостность даже при неблагоприятных температурных условиях.
Огнестойкость также имеет значение. Изоляционный материал проверяют на способность противостоять кратковременному воздействию пламени и не способствовать его опасному распространению. Это важно для инструмента, который используется рядом с электрическими соединениями, где возможны искрение, перегрев или аварийные ситуации.
Отдельно оценивают прочность рукояток и сцепление изоляционной оболочки после нагрева. Если покрытие сползает, размягчается, отслаивается или теряет форму, инструмент не может считаться надежным для электромонтажных работ. Механическая прочность так же важна, как и электрическая стойкость, ведь во время ежедневного использования инструмент подвергается постоянным нагрузкам.

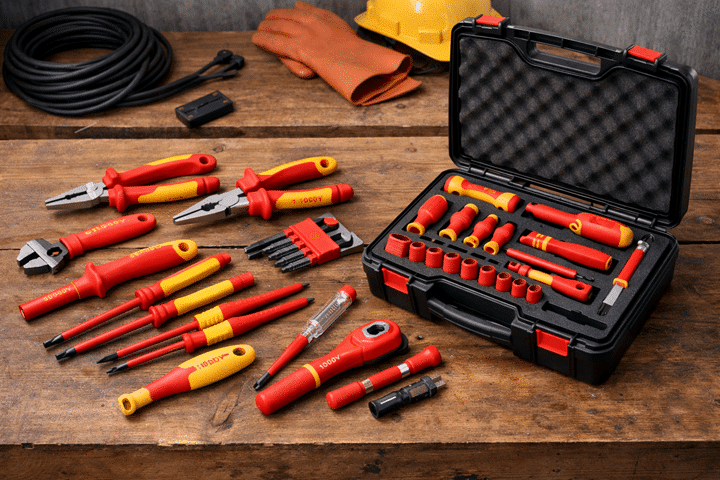

Распространенные виды диэлектрических инструментов
Диэлектрическими могут быть разные категории ручных инструментов, которые применяются во время электромонтажных, ремонтных и сервисных работ. Часть из них используется ежедневно, другие нужны для специальных задач: затягивания соединений, работы с клеммами, перекусывания проводов, демонтажа креплений или обслуживания электрических шкафов. Сертифицированными могут быть как отдельные инструменты, так и полные наборы, подобранные для электрика или монтажной бригады.
- Изолированные отвертки для работы с винтовыми клеммами, автоматами, розетками, выключателями и электрощитовым оборудованием.
- Диэлектрические плоскогубцы для удержания, сгибания и формирования проводников или мелких металлических элементов.
- Изолированные кусачки для перекусывания проводов, кабельных жил и вспомогательных монтажных материалов в пределах назначения инструмента.
- Клещи и пассатижи с изолированными ручками для универсальных электромонтажных операций.
- Изолированные ключи для работы с болтовыми соединениями в электрических установках.
- Трещотки и головки с изоляцией для обслуживания креплений в щитах, шкафах и оборудовании.
- Готовые наборы диэлектрических инструментов, в которых несколько позиций подобраны для типовых электромонтажных задач.
При выборе важно оценивать не только количество предметов в наборе, но и наличие маркировки, качество изоляции, форму ручек, удобство хвата и соответствие инструмента конкретным работам. Надежный набор должен содержать именно сертифицированные изолированные инструменты, а не обычные изделия с визуально похожим покрытием.
Диэлектрический инструмент как часть электробезопасности
Диэлектрический инструмент является важной частью электробезопасности, но он не заменяет полный комплекс защитных мер. Даже сертифицированные ручные инструменты с исправной изоляцией не гарантируют полной безопасности, если пользователь работает невнимательно, игнорирует правила отключения питания или не проверяет отсутствие напряжения перед началом работ.
Более безопасная работа начинается с подготовки. Перед использованием нужно осмотреть инструмент, убедиться в отсутствии трещин, порезов, оголенного металла, следов перегрева или деформации. Ручки должны быть сухими и чистыми, без масла или грязи, которые могут ухудшить хват. Инструмент нужно применять только по назначению: отвертку не следует использовать как рычаг, кусачки — для материалов, на которые они не рассчитаны, а ключи — с чрезмерным удлинением рукоятки.
Дополнительными средствами защиты остаются диэлектрические перчатки и диэлектрические коврики. Перчатки уменьшают риск контакта руки с опасными частями, а коврик изолирует работника от пола или основания, на котором он стоит. Вместе с правильным инструментом, проверкой напряжения, соблюдением инструкций и внимательностью они формируют реальный уровень защиты, а не только создают ощущение безопасности.
Почему изолированный инструмент не является полной гарантией безопасности
Работа с электричеством остается опасной даже тогда, когда используется сертифицированный изолированный инструмент. Причина в том, что риск зависит не только от качества ручки или наличия маркировки. Опасность могут создавать влажная среда, поврежденная изоляция проводов, неправильная схема подключения, случайное касание другой проводящей части, неисправное оборудование или ошибка во время измерения.
Изолированный инструмент эффективен только при правильном применении. Его нужно держать за предназначенные изолированные участки, не касаться открытого металла, не использовать поврежденные предметы и не превышать установленные пределы. Если инструмент падал, подвергался сильному удару, нагреву или контакту с агрессивными веществами, его следует внимательно проверить перед дальнейшим использованием.
Самый безопасный подход — рассматривать диэлектрические инструменты как одно звено в системе защиты. Они должны работать вместе с отключением питания, проверкой отсутствия напряжения, диэлектрическими перчатками, диэлектрическими ковриками, исправным освещением, сухим рабочим местом и внимательностью мастера. Именно сочетание правильно подобранного инструмента, дополнительного снаряжения и дисциплины помогает снизить риск поражения электрическим током во время электромонтажных работ.
Если вы хоть раз открывали щиток обычной отверткой — вы понимаете, насколько это сомнительная идея. Одно неловкое движение — и уже не до ремонта. Именно поэтому в электрике не используют «обычный инструмент». Здесь работают диэлектрические инструменты, которые предназначены для контакта с электросетью. И еще один обязательный элемент — мультиметр или индикатор напряжения. Без проверки линии любая работа — это риск. Проверьте мультиметры Yato https://yatomarket.com.ua/ru/izmeritelnaya-tekhnika/multimetry/ в магазине Yatomarket.
